概述

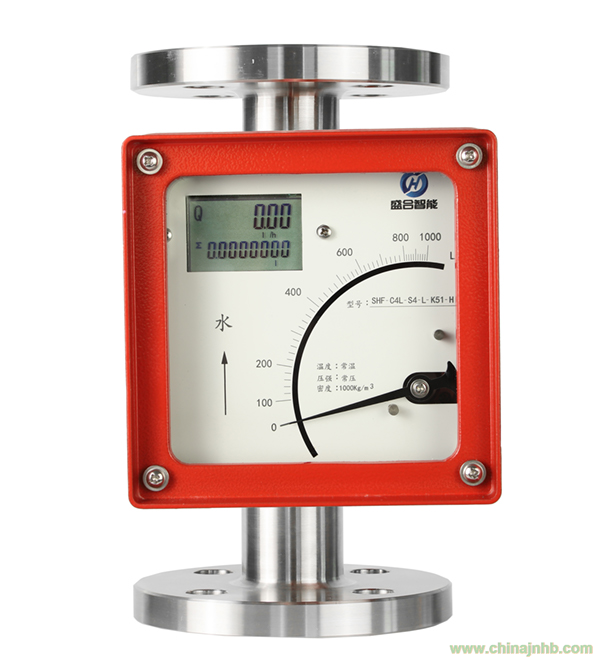

防爆金屬管浮子流量計是全金屬結構設計，耐高溫高壓、防腐；智能型指示器，模塊化設計，無磁滯后；具有掉電保護、數據恢復及錯誤自診斷功能；HART型指示器，可進行參數組態和現場調整，瞬時流量、累積流量顯示。產品堅固簡潔、使用壽命長，適用于石油、化工、冶金、電力、醫藥、食品、造紙等行業液體、氣體、蒸汽介質的測量與過程控制。
主要技術參數
|
儀表型號
|
SHF
|
|
測量范圍
|
下限量程
|
1～10L/h水，0～0.7m3/h Air at ATP
|
|
上限量程
|
20～200m3/h水，400～4000m3/h Air at ATP
|
|
量程比
|
10：1
|
|
準確度等級
|
遠傳型
|
±1.0%，±1.5%，±2.0% ，±2.5%
|
|
防護等級
|
IP65 IP67
|
|
公稱壓力
|
DN15-DN50 4.0Mpa
|
|
DN80-DN200 1.6Mpa
|
|
介質溫度
|
遠傳型
|
-20℃～+80℃
|
|
環境溫度
|
遠傳型
|
-20℃～70℃
|
|
連接形式
|
法蘭鏈接 標準HG/T20592-2009
|
|
電纜接口
|
本安型：M20×1.5
|
|
防爆標志
|
ExiaⅡCT6本安防爆型；
|
|
主體材質
|
304S，316L，不銹鋼襯PTFE，其它
|
|
安裝形式
|
1
|
垂直安裝形式，流體流動方向，自下向上
|
|
2
|
垂直安裝形式，流體流動方向，自上向下
|
|
3
|
水平安裝形式，流體流動方向，自左向右或自右向左
|
|
4
|
底側安裝形式，流體流動方向，底進側出
|
|
5
|
側側安裝形式，流體流動方向，側進側出
|
|
指示器
|
|
遠傳型指示器,液晶顯示現場瞬時,累積流量指示,24V DC供電,二線制4-20mA輸出，帶HART@通訊協議，本安防爆
|
