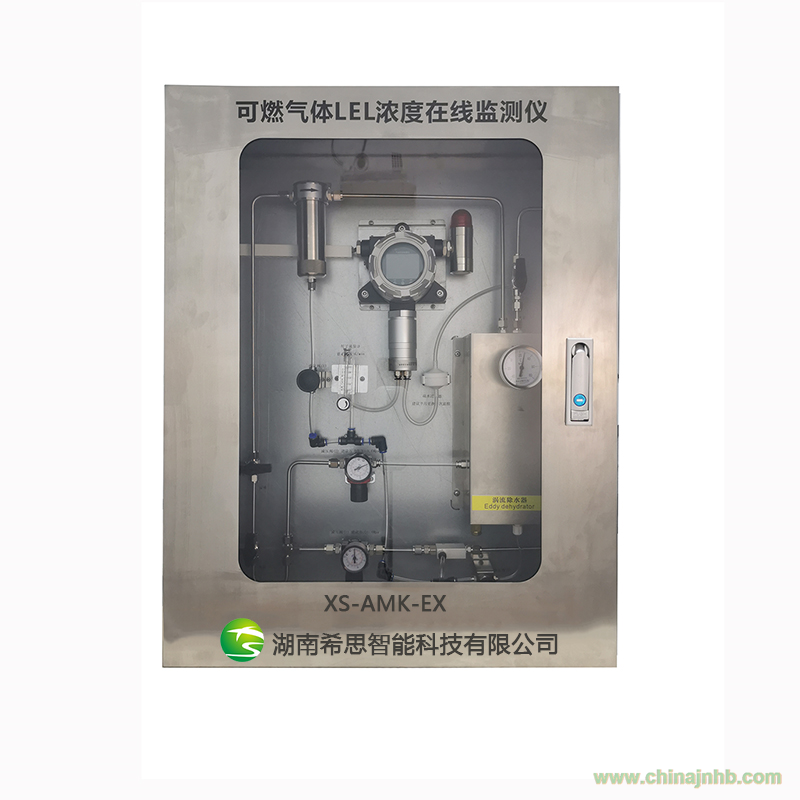

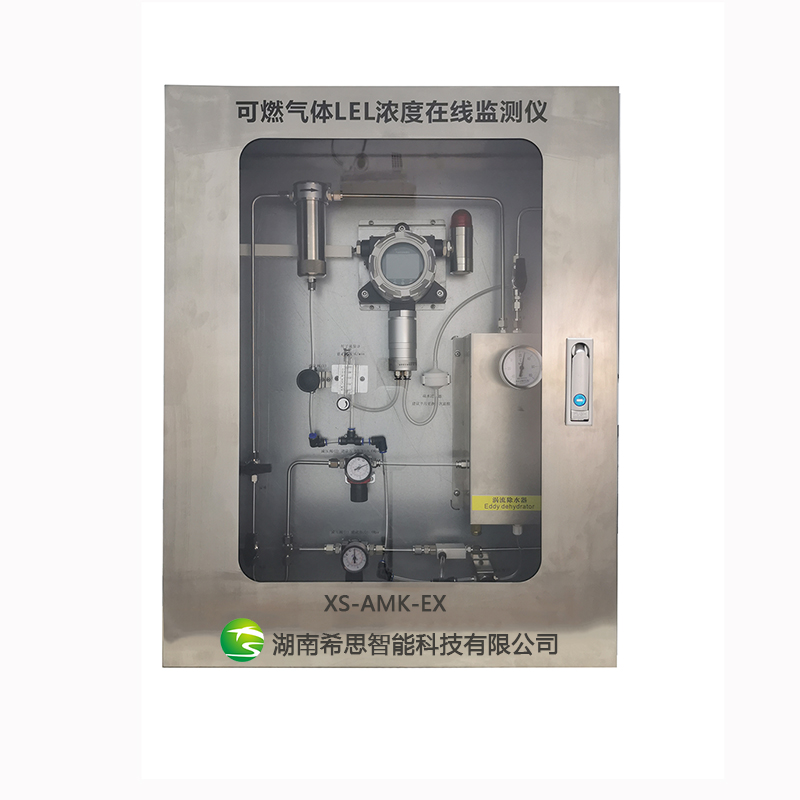

LEL可燃氣體在線檢測儀
型號：XS-AMK-EX
一、產品特點
1、采用進口高精度可燃氣體傳感器
2、八寸寬大觸摸屏顯示
3、強大的聲光報警功能，超標自動報警
4、模塊化設計，方便設備維護
5、內置流量計、粉塵過濾器等組成的預處理系統
6、采用防爆箱集成，防爆等級EX De IIBT4，可選配CT4，IP65
7、強大的本地數據存儲功能，可存儲3年以上歷史數據
8、具有自動測試、自檢、故障報警、屏幕顯示、結果查詢等功能
9、modbus通訊可連接上位機，兼容常規控制輸出方式：2路繼電器輸出
10、全中文操作界面（可轉換成英文界面）
11、防雨防灰塵外殼設計
12、泵吸式采樣，主要監測廢氣處理設備進氣口廢氣是否超過爆炸下限。
13、可增加4~8種監測因子，根據現場檢測氣體選配。
14、帶繼電器輸出，可控制外部通風設備。
二、設備簡介
可燃氣體LEL在線監測儀可在線監測燃燒法有機廢氣處理設備進氣口有機可燃氣體的濃度，實時反饋有機可燃氣體濃度變化，并將檢測到的氣體濃度含量以4-20mA的電流信號提供給用戶于實現系統工藝自動控制。
可燃氣體LEL在線監測儀可設置報警點，當廢氣濃度達到設定的數值時，發出聲光報警，并啟動風機。防止廢氣治理設備發生爆炸事故。
三、技術指標
檢測原理：紅外NDIR
監測氣體：VOC、甲烷等易燃易爆性氣體
采樣方式：文丘里射流泵、電動真空隔膜泵（可選）
機箱材質：不銹鋼機箱、碳鋼噴塑、隔爆箱（可選）
防護等級：IP65
箱體尺寸： 470*570*225（MM）
工作電壓：220VAC、24VDC（可選）
信號輸出：4-20mA、RS485（modbus RTU)、2路無源開關觸點
氣體量程 0-100%LEL
分 辨 率 0.1%LEL
精 確 度 ≤±3%FS
重 復 性 ≤±2 % F S
零點漂移 ≤±2 % F S / 6 h
跨度漂移 ≤±5 % F S / 6 h
響應時間
<15秒（選用進口儀表2秒）
四、預處理系統
采樣探頭：不銹鋼采樣探頭，初級除塵，濾水
三級過濾：粉塵過濾，水汽分離，冷凝除濕，疏水過濾
反吹（可選）：手動壓縮反吹，壓縮空氣0.5MPa~0.8MPa
管線材質（可選）：316不銹鋼、PTFE
進氣接口（可選）：6mm不銹鋼卡套接頭、6mm氣管快速接頭
五：產品配置
|
1、機箱
|
|
可選類型
|
碳鋼噴塑
|
不銹鋼
|
隔爆防爆箱
|
|
備注：
1、氣動泵防爆區可選：不銹鋼，碳鋼噴塑。
2、非防爆可選：碳鋼噴塑、不銹鋼。
3、電動泵防爆選：隔爆防爆箱。
|
|
2、采樣泵
|
|
可選類型
|
氣動泵
|
電動真空隔膜泵
|
|
備注：
1、防爆區可選氣動泵（現場需要提供壓縮空氣）。
2、非防爆區可選電動真空隔膜泵。
3、防爆區沒有壓縮空氣可選電動真空隔膜泵+隔爆防爆箱。
|
|
3、儀器管線材質
|
|
可選類型
|
316不銹鋼
|
PTFE 聚四氟乙烯
|
|
4、過濾器
|
|
可選類型
|
粉塵過濾器
|
冷凝器
|
|
備注：
1、標配粉塵過濾器。
2、高溫高濕環境選配冷凝器。
|
|
5、可燃氣體探測器
|
|
可選類型
|
希思紅外可燃氣體探測器（國產） 響應時間<15秒
|
梅思安紅外可燃氣體探測器（進口）響應時間2秒
|
|
6、進氣口接頭
|
|
可選類型
|
6mm不銹鋼卡套接頭
|
6mm快插接頭
|
|
備注：
1、采樣管線是不銹鋼的選配6mm不銹鋼卡套接頭。
2、采樣管線是軟管的選配6mm快插接頭。
|
|
7、流量計
|
|
8、開關電源
|
|
備注：220VAC供電配開關電源，24DC供電不配開關電源。氣動泵不配開關電源。
|
|
9、8寸觸摸屏；主控制板
|
|
備注：
1、觸摸屏可選配；不配觸摸屏，氣體探測器也自帶顯示。
2、選擇進口品牌梅思安氣體探測器不帶觸摸屏和主控板。
|
|
10、不銹鋼采樣探桿
|
|
11、調壓過濾器，選擇氣動泵時配置
|
