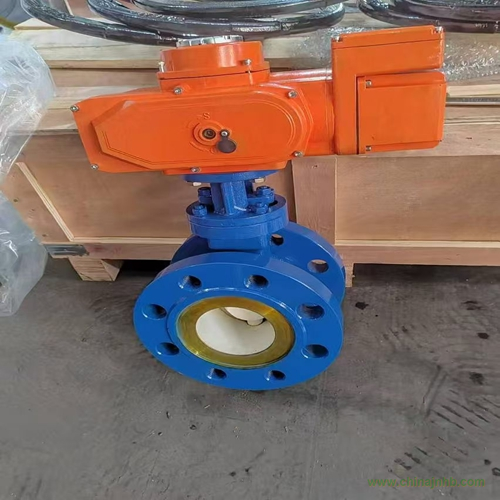

D943H-25C/D9B43F-25C礦用電動蝶閥法蘭式襯膠 詳細信息
|
閥體材料
|
碳鋼、不銹鋼
|
工作介質
|
硫酸、腐蝕性介質
|
|
工作溫度
|
低溫
|
公稱通徑
|
DN50-500（mm）
|
|
公稱壓力
|
1.0-1.6Mpa
|
連接方式
|
對夾式、法蘭式
|
|
密封材料
|
F46/F4
|
品牌
|
岑一
|
|
型號
|
D971F46-16C
|
執行器性能特點
|
防爆型
|
|
閥門性能特點
|
軟密封型、硬密封型
|
|
|
一、D9B43F-25C產品概述
|
電動襯氟蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
|
二、D9B43F-25C特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和耐油橡膠配對，使用壽命長。
3、四氟密封即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
三、D943H-25C/D9B43F-25C礦用電動蝶閥法蘭式襯主要結束參數
|
公稱通經DN(mm)
|
50～2000
|
50～1600
|
|
公稱藥理PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
|
適用溫度
|
：-40℃～90℃氟橡膠：-20℃～200℃
|
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
|
泄漏率
|
符合GB/T13927-92標準
|
|
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
四、D943H-25C/D9B43F-25C礦用電動蝶閥法蘭式襯主要零部件材料
|
零件名稱
|
材料
|
|
閥體
|
WCB、QT450-10、HT200、HT250
|
|
蝶板
|
WCB、QT450-10、HT200、HT250
|
|
閥軸
|
2Cr13
|
|
密封面
|
四氟
|
|
填料
|
柔性石墨
|
五、D943H-25C/D9B43F-25C礦用電動蝶閥法蘭式襯
執行標準
|
制造標準
|
GB/T 122387-89
|
|
法蘭標準
|
GB9113-2000、GB17241.6-1998
|
|
結構長度標準
|
GB12221-89
|
