電動蝶閥介紹：

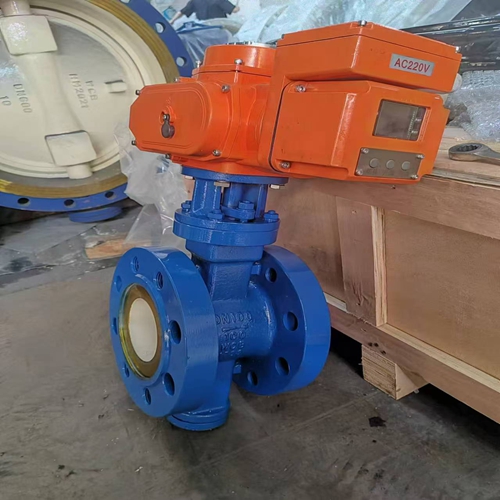

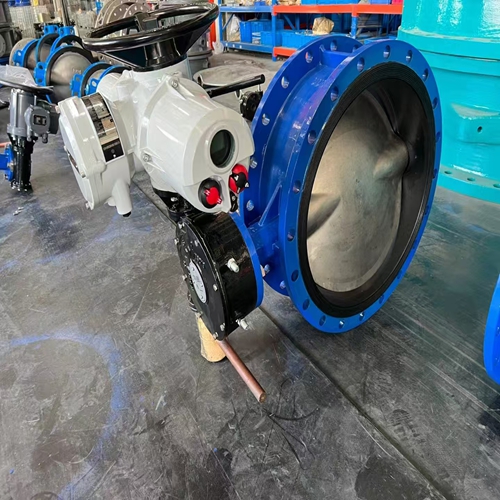

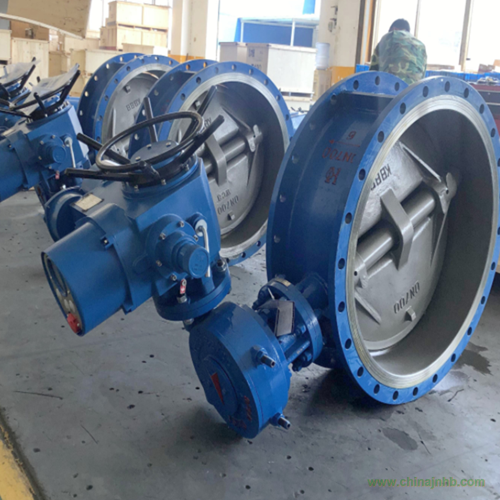

軟密封防爆電動蝶閥 WSD94F-10Q瓦斯專用蝶閥是由蝶閥與防爆電動執行機構配套，輸入控制信號（4~20mA或1~5VDC）及單相電源即可控制運轉，電動切斷蝶閥具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，電動蝶閥特別是適合于介質是粘稠、含顆粒、纖維性質的場合。防爆電動切斷蝶閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
參數：
公稱通徑：50－400mm
公稱壓力：PN1.0，1.6，2.5MPa
連接形式：法蘭連接
材 料：HT200 ZG25I ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 襯四氟
介質溫度：常溫型：-20oC～+200oC 散熱型：-40oC～+450oC
適用介質：淡水、海水、食品、天然氣、醇類、鹽類、酸、堿、油、蒸汽、空氣等
技術參數和性能:
|
防爆電動執行器技術參數
|
D943H-16C防爆電動蝶閥閥體參數
|
|
電源
|
AC110、220、380V/DC24、220V
|
公稱通徑
|
DN50～600mm
|
|
|
輸出力矩
|
80N·M～3000N·M
|
公稱壓力
|
PN1.0、1.6MPa
|
|
|
任選功能
|
防爆開關型、防爆調節型
|
閥軸材質
|
碳鋼、304/316/316L不銹鋼
|
|
|
動作范圍
|
0～90°±5°
|
閥體材質
|
球墨鑄鐵、碳鋼、不銹鋼
|
|
|
電 機
|
全封閉鼠籠式感應電機
|
閥板材質
|
球墨鑄鐵、304/316/316L不銹鋼 、尼龍
|
|
|
環境溫度
|
-20℃～70℃
|
閥座密封
|
EPDM、NBR、耐磨橡膠
|
|
|
手動操作
|
機械離合機構
|
結構形式
|
中線型 、無銷型
|
|
|
自鎖裝置
|
蝸輪、蝸桿機構提供自鎖
|
溫度
|
EPDM≤105℃、NBR≤68℃
|
|
|
防護等級
|
Exd Ⅱ BT4/IP67
|
適用介質
|
水、空氣、天然氣
|
|
|
輸入信號
|
0-10，1-5VDC/4-20mA（調節型）
|
特點
|
用途廣、整體造價低、流量大、流阻小
|
|
注意事項:
1：請務必接對電源相序，以免閥門或執行器損壞。
2：戶外使用時最好給電動執行器外加防護蓋子，防止老化。
3：開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
4：請確定輸入電壓和配線接點是否正確。
5：禁止超負荷使用電動執行器。
