光柵位移傳感器：

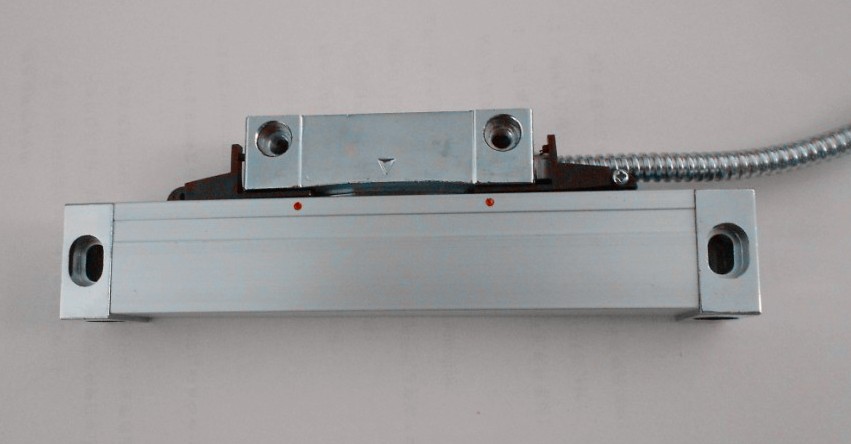

A原理：滾動式光柵線位移傳感器由鋁型材、光柵尺、安裝端蓋、讀數頭和信號電纜（帶插頭）等部分組成。光柵尺（標尺）固定在鋁型材殼體中，安裝端蓋分別固定在殼體的兩端，組成以光柵為基準的測量體。讀數頭由四裂相指示光柵、光源板、接收板、整形（匹配）板和電纜組成。指示光柵座的側面裝有三只滾珠軸承，指示光柵和光柵的間隙由其定位保證。指示光柵座的上部裝有二只滾軸承。當讀數頭和光柵作相對運動時，指示光柵座始終貼在光柵的刻劃面和頂部，裝在指示光柵兩側的光源和接收板，分別作為光源和光閘莫爾條紋的接收。該光電信號經數顯箱處理為位移數字。這樣就完成了光柵對線位移的測量。為便于數顯表（箱）的處理，在傳感器中，還把莫爾條紋的光電信號經整形（匹配）處理后再由信號電纜輸入。

簡而言之，滾動式光柵線位移式傳感器是由裝有光柵尺的殼體和帶有信號電纜的讀數頭二部分組成。通常叫光柵線位移傳感器或光柵尺，或電子尺，光柵電子尺
