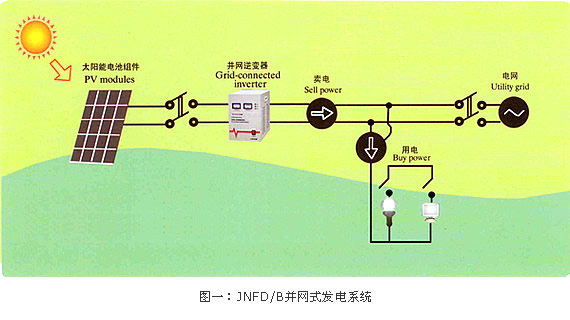

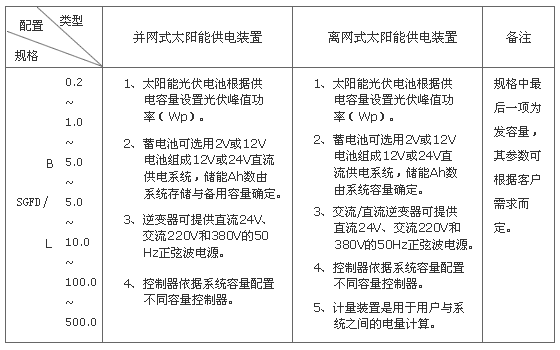

一、太陽能光伏系統 太陽能光伏發電系統由太陽能電池板、太陽能控制器、蓄電池(組)組成。如輸出電源為交流220V、110V或并網, 還需要配置逆變器。如可能輔以風機,風光互補則更具優越性。 SGFD太陽能光伏發電系統產品可分為兩大類: A、SGFD/B并網式發電系統,其原理見下圖一; ![]() 二、型號與規格 ![]() ![]() |
||
三、系統組件 1、太陽能電池板 太陽能電池板是太陽能發電系統中的核心部分,其作用是將太陽輻射能直接轉換成直流電,供負載使用或存貯于蓄電池內備用。根據用戶需要,將若干太陽電池板按一定方式連接,組成太陽能電池方陣,再配上適當的支架及接線盒組成。 太陽能電池板按國際電工委員會IEC:1215:1993標準要求采用多晶硅(或單晶硅)太陽能電池進行串并聯組合,以形成12V和24V各種類型與發電容量的組件。該組件可用于各種戶用光伏系統、獨立光伏電站和并網光伏電站等。 |
||
|
||

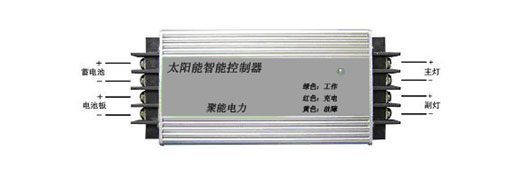

2、太陽能控制器 太陽能控制器主要由專用處理器CPU、電子元器件、顯示器、開關功率管等組成。在太陽發電系統中,控制器的基本作用是為蓄電池提供最佳的充電電流和電壓,快速、平穩、高效的為蓄電池充電,并在充電過程中減少損耗、盡量延長蓄電池的使用壽命;同時保護蓄電池,避免過充電和過放電現象的發生。同時記錄并顯示系統各種重要數據,如充電電流、電壓等。 |
||
![]() |
||
主要參數: 輸入電壓:12V、24V; 輸出電壓:直流或交流由使用需要定; 控制開關:光控、時控、光時混合控; 保護功能:蓄電池過沖、過放,開路、負載過電壓,輸出短路,太陽能電池、蓄電池反接,欠壓和過壓保護等。 3、逆變器 |
||
|
||

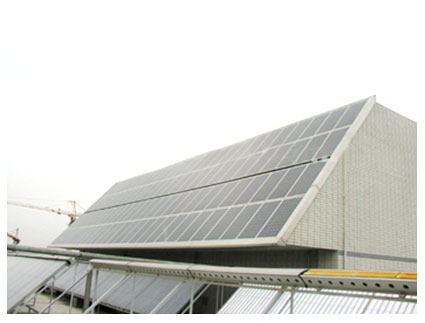

四、光伏供電系統樣例 | ||
![]() |
