ZAZN電動雙座調節閥是由DDZ型直行程電動執行機構和直通雙座閥兩部分組成。電動雙座調節閥適用于對泄露量要求不嚴格,閥前后壓差較大的干凈介質場合。 它是生產過程自動調節系統中的重要環節之一。
一、ZAZN電動雙座調節閥的簡單概述
ZAZN電動雙座調節閥是由DDZ型直行程電動執行機構和直通雙座閥兩部分組成。電動雙座調節閥以單項交流220V電源為動力,接受0～10mA或4～20mA直流信號，自動地控制調節閥開度。座閥有上、下兩個閥芯球,流體作用在上、下閥芯上的推力,其方向相反而大小接近,不平衡力很小，允許壓差大,額定流量系數比同口徑的單座閥大，但電動雙座調節閥的泄漏較單座閥大。電動雙座調節閥適用于對泄露量要求不嚴格，閥前后壓差較大的干凈介質場合。它是生產過程自動調節系統中的重要環節之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。
二、ZAZN電動雙座調節閥的特點
1、結構緊湊、重量輕。
2、動作靈敏、能源取用方便、信號傳輸迅速。
3、閥的容量大、流量特性精確、拆裝方便等。

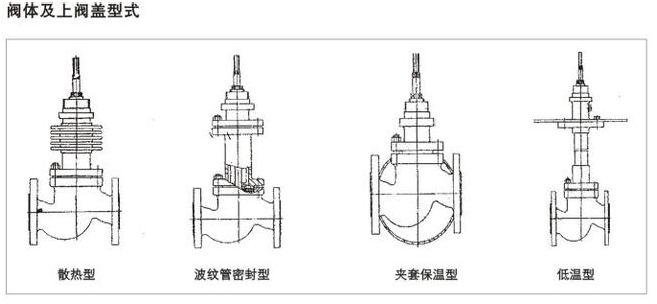

三、ZAZN電動雙座調節閥的結構圖
|
公稱通徑
DN
|
A
執行器寬
|
B
|
L
|
H
|
H1
|
|
ZAZP單座
|
ZAZN雙座
|
|
PN1.6
|
PN4.0
|
PN6.4
|
普通型
|
熱片型
|
普通型
|
熱片型
|
ZAZP
|
ZAZN
|
|
20
|
230
|
460
|
180
|
185
|
190
|
653
|
804
|
/
|
/
|
65
|
/
|
|
25
|
185
|
190
|
205
|
665
|
816
|
670
|
937
|
99
|
104
|
|
32
|
200
|
210
|
220
|
671
|
822
|
673
|
943
|
105
|
107
|
|
40
|
220
|
230
|
240
|
683
|
834
|
693
|
982
|
116
|
126
|
|
50
|
230
|
530
|
250
|
255
|
265
|
698
|
849
|
698
|
992
|
131
|
131
|
|
65
|
275
|
285
|
295
|
789
|
949
|
799
|
1147
|
165
|
175
|
|
80
|
305
|
310
|
325
|
792
|
952
|
809
|
1177
|
173
|
190
|
|
100
|
350
|
355
|
370
|
796
|
956
|
821
|
1207
|
177
|
202
|
|
125
|
260
|
630
|
410
|
425
|
440
|
847
|
1062
|
872
|
1357
|
225
|
250
|
|
150
|
450
|
460
|
475
|
855
|
1070
|
882
|
1377
|
233
|
260
|
|
200
|
550
|
560
|
570
|
894
|
1109
|
924
|
1459
|
272
|
302
|
|
250
|
670
|
660
|
670
|
1156
|
1368
|
1156
|
1368
|
422
|
422
|
|
300
|
740
|
785
|
800
|
1215
|
1427
|
1215
|
1427
|
484
|
484
|
（注：電動單座、雙座調節閥壓差表）
四、ZAZN電動調節閥的技術參數
|
|
3/4”
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量
系數kv
|
單座
|
P
|
0.08～0.8
|
1.2～5.0
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
|
|
|
套筒
|
M
|
|
|
15
|
|
20
|
30
|
|
75
|
115
|
|
240
|
350
|
0
|
1600
|
|
雙座
|
N
|
|
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
|
|
公稱壓力(MPa)
|
1.6 4.0 6.0
|
|
行程
|
10
|
16
|
25
|
40
|
60
|
100
|
|
電動執行器型號
|
DKZ-310/310C
|
DKZ-410/410C/510/510C
|
DKZ-510/510C
|
|
信號
|
Ⅱ型0-10mA DC Ⅲ型4-20mA DC
|
|
介質溫度℃
|
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
|
|
可調范圍
|
30:1
|
|
流量特性
|
直線百分比
|
|
電源電壓
|
220VAC 50～60Hz
|
|
作用方式
|
電開式（K）電閉式（B）
|
|
閥
體
材
質
|
公
稱
壓
力
(MPa)
|
0.6
|
|
低溫：ZG1Cr18Ni9Ti
|
|
1.6
|
常溫：HT200 ZG230-450
|
|
4.0
|
|
低溫：ZG1Cr18Ni9Ti
|
|
常溫：ZG230-450、ZG1Cr18Ni9Ti
|
|
中溫：ZG230-450、ZG1Cr18Ni9Ti
|
|
6.4
|
低溫：ZG1Cr18Ni9Ti
|
|
常溫：ZG230-450、ZG1Cr18Ni9Ti
|
|
中溫：ZG230-450、ZG1Cr18Ni9Ti
|
|
法蘭尺寸
|
管連接
|
鑄鋼法蘭按JB77-59，鑄鐵法蘭按JB79-59
|
|
法蘭型式
|
法蘭密封型式按JB77-59，其中PN6.0法蘭按準糟式
鑄鋼法蘭按光滑式，鑄鐵法蘭按凹式
|
|
閥芯材質
|
1Cr18Ni9Ti
|
|
上閥蓋型式
|
普通式（常溫型），熱片式（中溫型），長勁式（低溫式）
|
