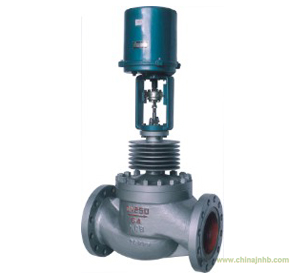

ZDLM電動套筒調節閥,由PS系列或3610系列直行程電動執行機構和低流阻直通單座閥組成。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
一、ZDLM電動套筒調節閥的簡單概述
ZDLM電子式電動套筒調節閥,由PS系列或3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。單密封型適用于泄漏要求較嚴，壓差不大的干凈介質場合。雙密封型適用于泄漏要求不嚴，壓差較大的干凈介質場合。小孔節流型，可作低噪音閥使用。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。 本系列產品公稱通徑由20至300mm，公稱壓力有1.6、4.0、6.4MPa,接受信號為0～10mA.DC或4～20mA.DC,使用溫度范圍由-40℃～450℃。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合；電動套筒調節閥適用于壓差較大且泄漏量較大的場合。
二、ZDLM電動套筒調節閥的特點
1、動作靈敏、連線簡單、流量大、體積小、調節精度高。
2、控制精度和性能比DKZ型有明顯提高。
3、套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感等特點
三、ZDLM電動套筒調節閥的主要技術參數
|
公稱通徑DN
（mm）
（閥座直徑dn）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
(10)
|
(12)
|
(15)
|
(20)
|
|
額定流量
系數Kv
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
額定行程L（mm）
|
10
|
16
|
25
|
40
|
60
|
100
|
|
公稱壓力PN（MPa）
|
1.6、4.0、6.4
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比R
|
50：1
|
|
允許
泄漏量
|
單座
|
硬密封：Ⅳ級、軟密封：Ⅵ級
|
|
套筒
|
硬密封：Ⅱ級、軟密封：Ⅵ級
|
|
工作溫度t（℃）
|
-20～200、-40～250、-40～450、-60～450
|
|
信號范圍（mA.DC)
|
0～10、4～20
|
|
電源電壓
|
220V、50Hz
|
|
作用方式
|
故障時：全關、全開、自鎖位
|
|
|
注：*本產品性能指標貫徹GB/T4213—92。
|
|
