輝宏機械對機床鑄件的材質(zhì)分析

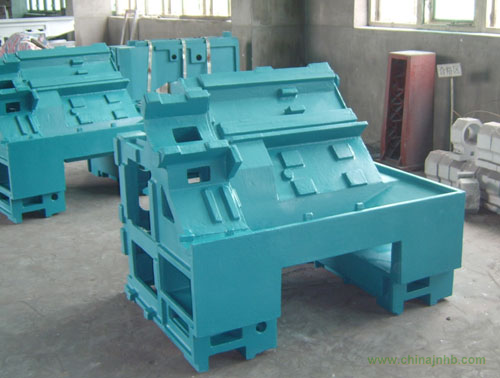

　　 灰鐵鑄造的材質(zhì)有哪些特點是：機床床身鑄件尺寸較大，長可達數(shù)米；質(zhì)量可達10t以上，壁厚在15～30mm。其要求為：具有良好的精度穩(wěn)定性和減震性，較高的彈性模量，適宜的抗壓強度，適中的硬度以及優(yōu)異的耐磨性；在工藝上要求良好的鑄造性能，具有較高抗變形能力，且易于切削加工，并要求較低的生產(chǎn)成本，如可用沖天爐進行熔煉，采用較少量的合金元素等。
　　機床鑄件要滿足上述要求，其顯微組織應為珠光體組織，加上長度小于250tim且分布均勻的A型石墨，還要求有一定數(shù)量的二元磷共晶。
　　 我國灰鐵鑄造一般采用HT250和HT300孕育鑄鐵件作為材質(zhì)。為了提高機床的使用年限，廣泛使用各種合金鑄鐵，如P-Cu-Ti鑄鐵、Cr-Mo-Cu鑄鐵以及V-Ti鑄鐵等。
　　 機床鑄件為了提高機床的耐磨性和可靠性，其材質(zhì)向高強度、高剛度方向發(fā)展，國內(nèi)近年來開發(fā)一些新型機床用鑄鐵材料。具體如下。
　　①在較高的碳當量，如≥3.5%時，通過提高廢鋼的比例，如達so%；提高鐵液的過熱溫度，如達1500℃；采用多元復合孕育劑，如含Ca、Mn、Bi的硅鐵，使鑄鐵的牌號達到HT350
　　②調(diào)整鑄鐵成分中的Si與c和Mn與Si的比值，在碳當量為3.4%～3.8%時，將Si/C從o．4～o．5提高到o．7～o．8；Mn/Si從o．5～o．6提高到1．o～1適當加入少量穩(wěn)定珠光體的元素如Cr、Cu和Sb、Sn等。
　　 為確保機床床身鑄件質(zhì)量、提高生產(chǎn)率以及做到安全生產(chǎn)，澆注時應嚴格遵守下列操作要領(lǐng)：
　　1）澆包、澆注工具、爐前處理用的孕育劑、球化劑等使用前必須充分烘干，烘干后才能使用。
　　2）澆注人員必須按要求穿好工作服，并配戴防護眼鏡，工作場地應通暢無阻。澆包內(nèi)的金屬液不宜過滿，以免在輸送和澆注時溢出傷人。
　　3）正確選擇澆注速度，即開始時應緩慢澆注，便于對準澆口，減少熔融金屬對砂型的沖擊和利于氣體排出；隨后快速澆注，以防止冷隔；快要澆滿前又應緩慢澆注，即遵循慢、快、慢的原則。
　　4）對于液態(tài)收縮和凝固收縮比較大的機床鑄件，如中、大型鑄件，澆注后要及時從澆口或冒口補澆。
　　5）澆注時應及時將鑄型中冒出的氣體點燃順氣，以免由于鑄型憋氣而產(chǎn)生氣孔，以及由于氣體的不完全燃燒而損害人體健康和污染空氣。
