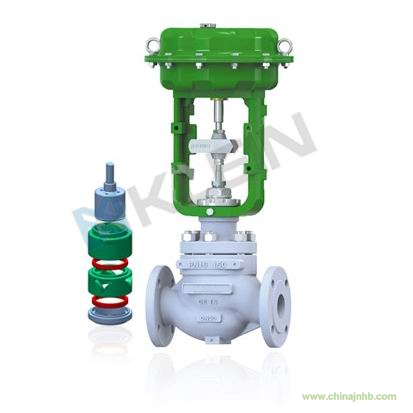

G1501T00R系列套筒單座氣動軟密封切斷閥，采用套筒導向，壓力平衡式閥芯。利用平衡密封環代替上閥座，使傳統的套筒雙座閥結構變?yōu)樘淄矄巫Y(jié)構，這一改進大大提高了套筒閥的泄漏等級。閥座處鑲嵌PTFE，做成軟密封結構。該類型調節閥適用于介質為氣體或者液體溫度不高的切斷場合。
閥芯利用壓力平衡式結構，啟閉力小通過較小的執行機構推力就能控制高壓差的工況。密封性能好、允許壓差大。套筒導向，導向面積大，穩定性好，結構緊湊，可以快速在線更換閥內件，維修效率高，節約人力和時間。平衡式閥芯結構確保所需的執行機構推力最小。
控制閥參數說明：
閥內件特點： 套筒導向型 平衡內件結構平衡密封環結構軟密封閥座
閥體類型： 直通式 / 角式
閥蓋形式： 標準型
流量特性： 快開
口徑范圍： DN40-400（1.5”-16”）
壓力等級： PN1.6、4.0、6.3Mpa（ANSI 150、300、600LB）
泄漏等級： ASME B16.104 Ⅵ（切斷型軟閥座）
管道連接方式： 法蘭式
對焊式
適用溫度范圍： -30° ～ 260°
執行機構類型： 氣動薄膜式執行機構
氣動活塞式執行機構
電動執行機構
