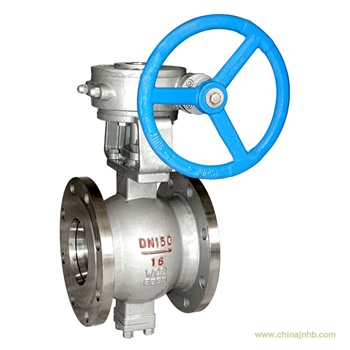

一、V型球閥產品概述
VQ347F/H/Y法蘭式V型球閥是采用板簧加載的可動閥座結構,閥座與球體不會產生卡阻或脫離等問題,密封可靠,使用壽命長,本產品閥芯設計成帶有特殊開關的V型切口,流通能力大,壓力損失小,并具有精確的截流特性和控制功能,流量特性為近似等百分比,啟閉件采用V型球缺結構,完全解決了閥腔易沉積介質的問題。
VQ347F/H/Y法蘭式V型球閥球芯上的V型切口與閥座之間具有剪切作用,既具有自潔功能又可防止球芯卡死,特別適用于高粘度、含纖維、固體顆粒及漿料等介質,在造紙工業(yè)的紙漿顯得尤為優(yōu)勢。
二、V型球閥主要零件部件材料表
序號
|
零件名稱
|
材料名稱
|
1
|
閥體
|
WCB
|
CF8
|
CF8M
|
CF3M
|
2
|
底座
|
WCB
|
CF8
|
CF8M
|
CF3M
|
3
|
下閥軸
|
2Cr13
|
304
|
316
|
316L
|
4
|
密封圈
|
2Cr13+氮化/PTFE/PPL
|
5
|
球體
|
CF8
|
CF8
|
CF8M
|
CF3M
|
6
|
上閥軸
|
2Cr13
|
304
|
316
|
316L
|
7
|
填料
|
不銹鋼+PTFE/PPL/柔性石墨
|
8
|
填料壓蓋
|
WCB
|
CF8
|
CF8M
|
CF3M
|
9
|
壓板
|
WCB
|
CF8
|
CF8M
|
CF3M
|
三、V型球閥主要結構圖

尊敬的用戶!如果你需訂購我廠V型球閥產品,咨詢時煩請注明產品型號,如無法提供型號數據,請說明公稱通徑、公稱壓力、密封面形式、內件材質、使用介質、傳動機構類型等,咨詢手機15158748774,更多V型球閥相關產品介紹請瀏覽:http://www.guolvqic.com/。
