一、插入式電磁流量計概述：

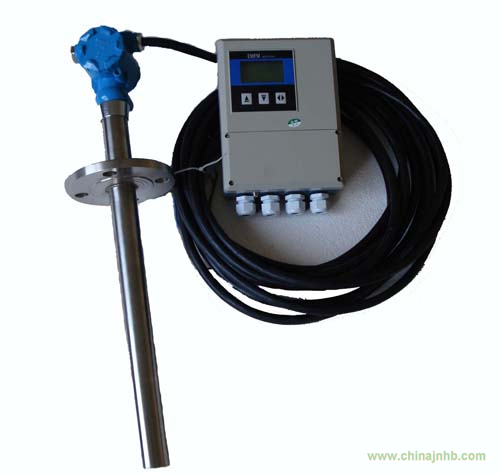

　JL-LDE型插入式電磁流量計由插入式電磁流量計傳感器和插入式電磁流量計轉換器配套組成，用來測量管道內各種導電液體的體積流量。插入式電磁流量計與管道通過安裝底座、球閥和壓緊螺母、定位螺釘連接。傳感器測量分測量管型和平面電極型兩種結構型式。測量管型傳感器適于測量清潔介質；平面電極型適于測量介質中含有其它雜質的液體流量測量。
插入式電磁流量計可廣泛用來測量自來水、鋼鐵、石油、化工、電力、工業(yè)、水利、水政水資源等部門的導電流體的流量，亦可測量酸、堿、鹽等腐蝕性導電液體。

二 、插入式電磁流量計特點：

• 測量可靠、抗干擾能力強
• 體積小、重量輕、安裝方便、維護量小
• 耐腐蝕全不銹鋼材質、ABS全模具生產探頭
• 結構簡單、牢固、無活動部件、使用壽命長
• 數(shù)字通訊輸出：RS485、RS232、HART、Modbus
• 能夠在不斷流的情況下進行安裝、拆卸，為用戶的檢修帶來了方便
• 流量計不僅有4-20mA電流信號輸出，同時還有1-2000HZ頻率輸出
• 較一般電磁流量計的制造成本和安裝費用低，特別適合大中口徑管道流量測量
• 測量范圍大，測量不受溫度、密度、壓力、粘度、導電率等變化的影響，壓力損失為零
• 采用先進的加工工藝，固態(tài)封裝、耐震動、壽命長等特點，使儀表具有良好的測量精度和穩(wěn)定性

三、插入式電磁流量計主要技術性能指標：

• 介質溫度：0-80℃
• 耗電功率：＜20VA
• 測量精度：0.5-1.0級
• 工作壓力：＜1.6MPa
• 連接方式：法蘭連接、螺紋連接
• 流速測量范圍：（0.05-10）m/s
• 測量管道直徑：DN（32-6000）mm

四、 插入式電磁流量計安裝：

　　（1）、傳感器安裝上游直管段不低于10D（D表示管徑），下游直管段不低于5D

• 安裝方式如下：

  1、垂直安裝（見圖1），傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°，適用于測量管道振動小的清潔介質。
  2、傾斜安裝（見圖2），其傳感器的軸線與被測管道的軸線夾角為45°，適用于大管徑且測量介質中含有其它雜質的液體流量測量，該安裝方式水阻小，不宜纏掛。

• 傳感器插入點有兩種方法：一是插入到被測管道的中心軸線上（即1/2倍的管徑）；二是插入到管道內壁為管道的1/4處。
•
• 傳感器的安裝
  1、清理被測管安裝底座的焊渣和毛刺。
  2、關掉上游流量控制閥門或采用低壓供水。
  3、將DN50球閥安裝到安裝底座上，注意球閥的長空腔向上，檢查球閥是否能全開、全關，將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上，松開定位螺母，將傳感器插入桿通過球閥插入被測管道，同時應注意傳感器方向標志桿指向應和流體流向一致。

• 訂貨須知
  訂貨時請寫明被測介質名稱、工作壓力、介質溫度、流量（流速）范圍管道通徑和被測管網情況等。
