概述

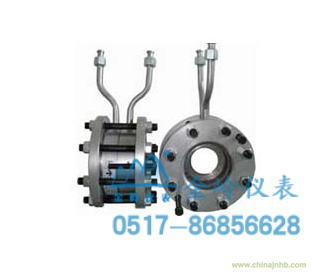

   JL-LG標準孔板可用于測量管道中液體、氣體、蒸汽的流量。標準孔板是按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定。無需實流標定。標準孔板可以采用角接取壓（包括環室取壓）、法蘭取壓或D-D/2取壓三種取壓方式。按國標規定進行設計、制造和檢定標準孔板無需實流標定，精度高，結構簡單，制造成本低，但壓力損失較大。標準孔板廣泛用于石油、化工、冶金、電力等行業。是迄今為止應用最多的一種流量計。
適用范圍
    1、 公稱直徑：50mm≤DN≤1200mm（超出此范圍屬非標準節流裝置）
    2、 公稱壓力：PN≤16MPa
    3、 孔徑比：0.20≤β≤0.75
    4、 雷諾數范圍：當0.20≤β≤0.45時  5000≤ReD
                   當0.45≤β≤0.75時  10000≤ReD
    5、精度：１級
結構形式
    1、法蘭取壓、角接取壓、D-D/2取壓方式分別見圖1、圖2、圖

安裝要求
    1、 安裝時應保證孔板中心、法蘭中心、管道中心和墊片同心，不同心度不得超過0.002D/β。
    2、 孔板的正負壓方向，上下游取壓法蘭應與介質流向相符，取壓孔的方位可根據介質不同和變送器的安裝情況確定。
    3、 節流裝置與管道連接時，焊接處端面與管道軸線的不垂直度不得大于1°，焊接后內部焊縫應加工處理，使其光滑，無焊巴和焊渣。
    4、 取壓法蘭與管道焊接前，應先將管道上的取壓孔鉆好，其直徑與取壓法蘭上的取壓孔徑相同，焊接時取壓法蘭上的取壓孔與管道上的取壓孔對準。
    5、 可選帶上、下游直管段。
    6、 D-D/2取壓是成套供貨，法蘭連接可直接安裝。
