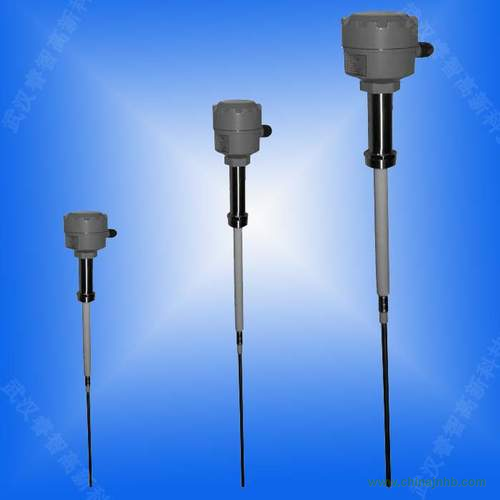

射頻導納物位控制器         RZCP-03

一.技術參數

1. 供電電源：220VAC 、24VDC  、24VAC

2. 繼電器觸點：2組 SPDT，5A  220VAC；

3. 材質、感應棒：SUS304/316、絕緣護套：Teflon；

4. 靈敏度： 0.5pf~750pf；

5. 工作溫度：-10~200℃；高溫型可到450℃ 超高溫達1000℃

6. 過程連接： 法蘭 DN50 PN1.0；螺紋 1”PT

7. 延時時間： 0~30s可調；

二.工作原理

    射頻導納物位控制器是基于射頻電容技術：將無線電頻率施加在探頭上，對周圍的環境進行連續分析，由于所有介質的介電常數和導電性均不同于空氣，當探頭接觸到介質時所引起的微小電容量的變化被電路檢測并轉換成開關信號輸出。其獨特的抗粘附電路只對物位改變引起的電容量的變化產生反應，從而消除了由于物料堆積產生的虛假信號。

三.安裝方法

1. 當探頭水平安裝時，應與水平面向下成20o夾角以減少落料沖擊并增加感應靈敏度；

2. 探頭穿過容器壁安裝時，保護套（絕緣部分）應比容器壁上的積料厚度長出2”；

3. 為避免室外環境下雨水滲入接線盒，水平安裝時電纜入線口須垂直向下；

4. 安裝時應充分考慮被測介質不從料倉中心入料時所堆積形成的傾斜角；

5. 確認電源電壓與所選用產品的電壓相同，根據端子臺上的標識參照接線圖對應連接好各電纜，接好后，再將接線盒蓋鎖緊；

a) 控制線路負載不能超負載使用(小于繼電器容量使用)。

b)
