【產品名稱：GIQ氣動真空蝶閥】
【產品型號：GID】
江蘇博雷閥門DN150氣動真空蝶閥：是用來接通或切斷真空管路中的氣流，閥門開閉有鎖定功能、旋轉平穩、密封可靠。適用工作介質為空氣及非腐蝕性氣體。
【GIQ型-DN150氣動真空蝶閥 產品介紹】：

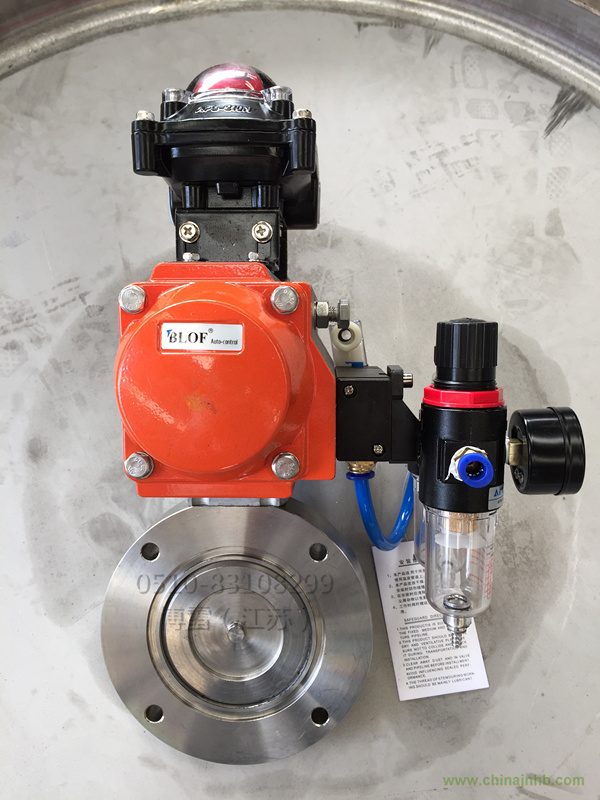

江蘇博雷閥門GIQ型-DN150氣動真空蝶閥：是由氣動執行機構與真空蝶閥二部分組成，中間由支架相連而成。閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。適用的工作介質為空氣和非腐蝕性氣體。
【GIQ型-DN150氣動真空蝶閥 工作原理】：
GIQ型-DN150氣動真空蝶閥：的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動，從而達到接通或切斷真空管路中氣流的目的。是目前一種新型的氣動執行器控制的氣動真空蝶閥，分為雙作用和單作用(彈簧復位)氣缸。可選配反饋信號裝置及電氣閥門定位器。
【GIQ型-DN150氣動真空蝶閥 產品特點】：
1、軸承采用自潤滑軸承，摩擦阻力小。
2、不必從管路上拆卸閥門即可更換蝶板密封圈。
3、該閥能對介質雙向截止，實現可靠的密封，雙向零泄漏。
4、軸封采用具有自動補償的特殊結構，隔斷外界大氣與管道的連通，從而保證管道的真空度。
【GIQ型-DN150氣動真空蝶閥 產品其他參數】：
GIQ型-DN150氣動真空蝶閥 主要技術性能：
|
適用范圍(Pa)
|
105～1.3x10-5
|
|
閥門漏率(Pa.L/S)
|
≤1.3x10-6
|
|
介質溫度（℃）
|
-25～+80(密封材料為橡膠)
-30～+150(密封材料為氟橡膠)
|
|
氣源壓力（MPa）
|
0.4～0.6
|
|
法蘭標準
|
JB919
|
|
安裝位置
|
任意
|
|
電源電壓
|
標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等
|
|
信號反饋
|
標準出廠：閥位指示器
特殊指定：微動開關；智能型4～20mA
|
|
氣缸可選
|
標準出廠：雙作用式
特殊指定：單作用式（有彈簧返回）
可選常開或常閉
|
GIQ型-DN150氣動真空蝶閥 連接及外形尺寸：
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
H
|
A
|
L
|
W
|
n-ΦC
|
|
GIQ-25
|
25
|
70
|
55
|
170
|
22
|
140
|
92
|
4-Φ7
|
|
GIQ-32
|
32
|
78
|
64
|
173
|
|
GIQ-40
|
40
|
85
|
70
|
194
|
164
|
105
|
|
GIQ-50
|
50
|
110
|
90
|
205
|
4-Φ9
|
|
GIQ-63
|
63
|
130
|
110
|
218
|
26
|
|
GIQ-80
|
80
|
145
|
125
|
248
|
30
|
190
|
124
|
|
GIQ-100
|
100
|
170
|
145
|
260
|
4-Φ12
|
|
GIQ-125
|
125
|
195
|
170
|
273
|
35
|
|
GIQ-150
|
150
|
220
|
195
|
332
|
247
|
140
|
8-Φ12
|
|
GIQ-200
|
200
|
275
|
250
|
386
|
40
|
302
|
165
|
|
GIQ-250
|
250
|
330
|
300
|
466
|
45
|
372
|
198
|
|
GIQ-300
|
300
|
380
|
350
|
535
|
55
|
432
|
225
|
8-Φ14
|
|
GIQ-400
|
400
|
500
|
465
|
631
|
60
|
518
|
243
|
8-Φ18
|
注：GIQ-63B法蘭連接為GB/T6070標準
