結構原理--

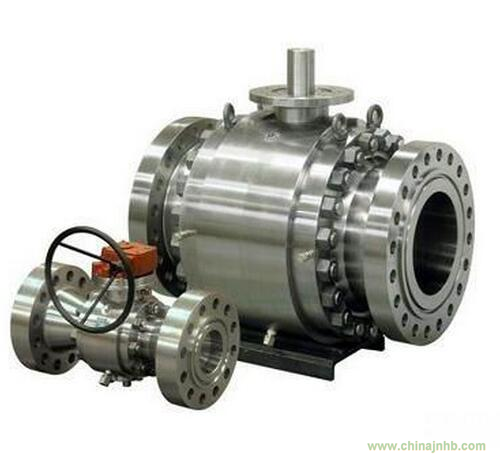

美國進口（FRANK）品牌高壓法蘭球閥材料是鍛造出來的，材質的密度比鑄造的密度要大很多，特別適合高壓球閥的制造加工高壓鍛鋼球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種球閥，密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。其具有獨特的自動泄壓功能，當閥門中腔介質壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位.

產品特點--

1.本產品所有部件均為鍛件

2.采用下裝式閥桿,設備倒密封結構

3.采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏

4.密封面采用尼龍,自然滑性材料,但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下

5.標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；

6.樞軸采用防吹出保護，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；

7.閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。

設計標準--

設計和制造標準按照: ASME B16.34,API6D等；

結構長度按照: ASME B16.10；

連接端尺寸按照：ASME B16.5,ASME B16.25；

檢驗和測試按照: API598；

防火設計按照：API607；

性能參數--

1.工作壓力：1.0Mpa-42.0Mpa。

2.工作溫度：-46+250℃。

3.驅動方式：手動、蝸輪、氣動、電動等。

4.連接方式：法蘭、焊接、對焊、承插焊等。

5.閥體材質：A105、F11、F22、F304，F(xiàn)316.
