原理--

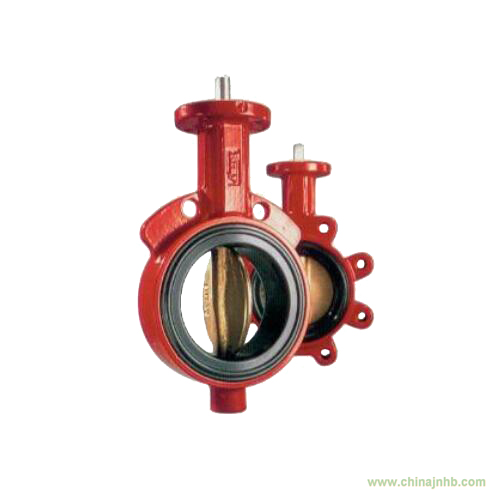

進口軟密封中線蝶閥的啟閉件是個碟式圓盤，蝶板繞著軸線旋轉0°-90°之間，來達到開啟與關閉的一種閥門，在管道上主要起截斷和調節作用。

設計特點--

1.無脫落閥座一閥體結構

壓入(并粘接)式密封圈結構適用于2”至8",較大型號的閥門備有可替換的密封圈。這種無脫落的密封圈的閥體結構確保在高流速和真空應用時免維護、并能減少沖擊。同時該結構也方便閥門在管道上的安裝22.球形設計的閥板和密封圈

橡膠密封圈在接觸閥桿頂部和底部時均為球形設計，保護了橡膠不出現剝落或是由于度三長久而導致的變形。流線型的金屬閥板經實驗室精心設計，可以最大限度降低壓力損失。

3.低操作扭矩

可延長使用壽命，并可節省所選配的執行機構成本。

4.輕量設計，高效操作

較以往產品重量大幅度下降，提高了在管道上的可操作性。

5.零泄漏閥桿密封結構

安裝在閥桿上部的橡膠O型圈，和以球面形互相緊密接觸的閥板和密封圈，最大限度消除了泄漏。

6.防止結露

可選配防結露型號，2”至8”帶隔熱板:10”至24”帶不銹鋼支架。

7.萬能孔設計

適應各種法蘭標準的安裝;

工作條件--

口徑范圍：2”至30”

工作壓力: 10/16bar;

閥體材料：鑄鐵、球墨鑄鐵

閥座材料：NBR丁睛橡膠/EPDM三元乙丙橡膠

工作溫度：-0℃-130℃

連接方式：對夾安裝

驅動方式：手動、蝸輪、氣動、電動
