產品概述：

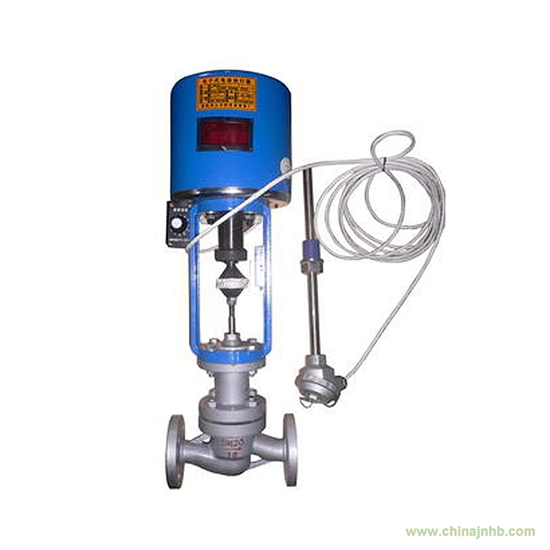

ZDSWK電動溫度調節閥、ZRSWK電動溫度控制閥是由控制閥門、執行器、傳感器和毛細管等部件組成。按用途分為加熱型和冷卻型。電動溫度調節閥(適用于較大口徑及導熱油控制)，該閥最大的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，電動溫度控制閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。電動溫度調節閥主要適用于液體、氣體和蒸汽，在各種冷卻系統中的溫度控制。當被控介質溫度升高，控制閥門關閉（加熱型）；當被控介質溫度升高，控制閥門開啟（冷卻型）。
主要特點：
1、控制精度高，工作穩定，安全可靠。
2、感溫液體膨脹均勻，比例式調節控制。
3、溫度設定操作簡單，調節方便。
4、體積小、重量輕，安裝方便。
工作原理：
電動溫度控制閥由控制閥門、電動執行機構、溫度傳感器和溫度調節器等部件組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。加熱型調節閥的結構與原理：工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入一體化執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。備注：常說的加熱型、冷卻型。在此閥中只要更換閥芯結構即可以實現。
主要技術參數：
●閥體
|
閥體形式
|
直通鑄造球型閥
|
|
公稱通徑
|
DN15～200mm
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4MPa
|
|
法蘭標準
|
GB/T9113、 JB/T79
|
|
連接形式
|
法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
|
|
閥蓋形式
|
標準型-17～+230℃、高溫型+230～+450℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
●閥內件
●執行機構、傳感器、毛細管
|
執行器型號
|
3810系列、PSL系列
|
|
主要技術參數
|
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
|
溫包、毛細管材料
|
H62、1Cr18Ni9Ti
|
|
毛細管長度
|
3米、5米、10米
|
|
溫度控制范圍
|
0~250℃
|
|
設定值偏差
|
±2℃
|
主要零件材料及內部結構圖：
|
1
|
閥體
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
|
2
|
閥座
|
304
|
304
|
316
|
316L
|
|
3
|
墊片
|
PTFE/金屬石墨墊片
|
|
4
|
閥芯
|
304
|
304
|
316
|
316L
|
|
5
|
導向套
|
304
|
304
|
316
|
316L
|
|
6
|
閥蓋
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
7
|
閥桿
|
304
|
304
|
316
|
316L
|
|
8
|
填料
|
PTFE/柔性石墨
|
|
9
|
彈簧
|
65Mn
|
|
10
|
螺母
|
304
|
304
|
316
|
316L
|
額定行程與流通能力、泄露標準：
|
公稱通徑(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
流通能力(m3/h)
|
7
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
額定行程(mm)
|
6
|
8
|
10
|
14
|
20
|
30
|
30
|
40
|
|
調節精度(℃)
|
± 1 ~ ± 5
|
|
使用介質
|
蒸汽、水、油、氣體
|
|
允許
泄漏量
|
硬密封
|
10 -4 X 閥額定容量
|
|
軟密封
|
“ 0 ”
|
