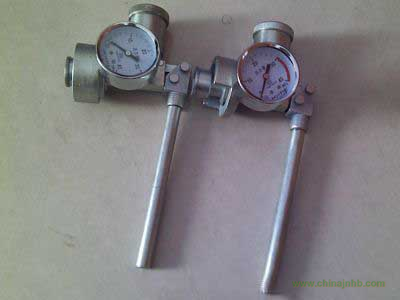

單體柱工作阻力檢測儀是一種檢測單體液壓支柱初撐力(工作阻力)的儀器。他具有體積小、重量輕、便攜帶、便操作等優點，尤其是工藝結構設計的合理，這在同類產品中是不可媲美的，深受操作者的青睞。該產品成本低，適合于高檔普采工作面批量裝備日常攜帶檢測，是單體液壓支柱支護質量日常檢測，確保高效安全生產的理想產品。
單體柱工作阻力檢測儀主要是由表頭U型卡、測體、頂針和壓桿組成。使用時先將U型卡套在三用閥上，再將測體口插入U型卡上，旋轉U型卡，使測體口與三用閥吻合在一起，然后稍加用力旋轉壓桿，并壓下壓桿，此時頂針恰好打開三用閥內的球形單向閥，使支柱內液體壓力等值地沿測體內頂針周邊傳入壓力表，即可從表頭上讀出支柱的初撐力（工作阻力）值。
2.主要技術指標:
 2.1 量程: 0-40/60Mpa
  2.2 精度: 2.5%F/S
  2.3 顯示方式: 微表式
 3.使用注意事項與維護
  3.1 使用前應檢查測體口內橡膠墊圈是否平整,如安放不平整易從測體口處向外泄液;
  3.2 從頂針后端泄液系“O”型密封圈損壞變形,這時可拆下壓桿,將頂針從尾部拉出,更換“O”型密封圈；
 3.3 表頭泄液可用6#小梅花扳手上緊表頭；
 3.4如表頭無壓力顯示，有幾種可能：一是由于壓力表擰得過緊使密封圈變形堵塞，阻止了液體壓力傳遞。這時可拆下表頭及防護罩更換密封圈。另一種可能是由于頂針長度不夠，或頂針與三用閥配合不好，打不開三用閥，這時請與我們聯系更換頂針。頂針長度不夠是由于三用閥規格不同造成。因此，定貨時最好事先說明三用閥規格（如：是否是防飛安全三用閥等）；還有一種可能是由于槍口平墊與頂針配合過緊，可反復用力壓動壓桿，直至壓力表顯示壓力；
  3.5 旋轉壓桿時不要十分用力（只需稍加用力），以免損壞壓桿；
  3.6 表頭表針不回零位，并不影響測量精度，這主要是由于測體內液體漲力造成；
  3.7 頂針應定期拆下擦抹黃油，以防銹蝕。
4.配件
  4.1 平墊：21×2
  4.2 “O”型密封圈：Φ8×1.9
