般用于如下幾個方面：
工藝物料需要降壓且精度要求不高：
工藝要求調節閥上的壓力降較大，而調節閥上的允許最大壓力降達不到這個要求時，可通過限流孔板降掉一部分壓力，以減少調節閥上的壓力降，也可減少調節閥的磨損；
流體需要小流量且連續通過的地方。如泵的沖洗管道、設備用泵的旁通管道（低流量保護管道）、分析取樣
管等場所。需要降壓以減少噪聲或磨損的地方，如放空系統。
保證安全操作，如當壓力降較大的調節閥旁路采用球閥時，為防止旁路手動操作時泄壓太快，可采用。
基本原理
眾所周知，通過測量流體流經節流裝置的前后壓力降，可達到測量流量的目的，這種測量方法是以伯努利定
律和流體流動連續定律為基礎的。限流孔板的基本原理和節流裝置的基本原理完全一樣。由于兩者起的作用和使
用條件不同，所以在考慮方法和計算精度亦有差異。
首先限流 孔板非計量儀表，要求精度不高，可忽略某些影響因素。如溫度對管徑和開口直徑的影響，雷諾數
對流量系數的影響等。
限流 孔板只起降壓限流作用?？装迳蠅毫凳侵赣谰脡簱p。限流孔板上的壓力降比節流裝置上的壓力降
大的多。亦就是在相同的流量條件下，孔徑比β的范圍可擴展到0.05～0.75。
限流孔板分類
限流孔板按孔板的開孔數可分為單孔孔板和多孔限流孔板，按板的級數可分為單級孔板和多級限流孔板。

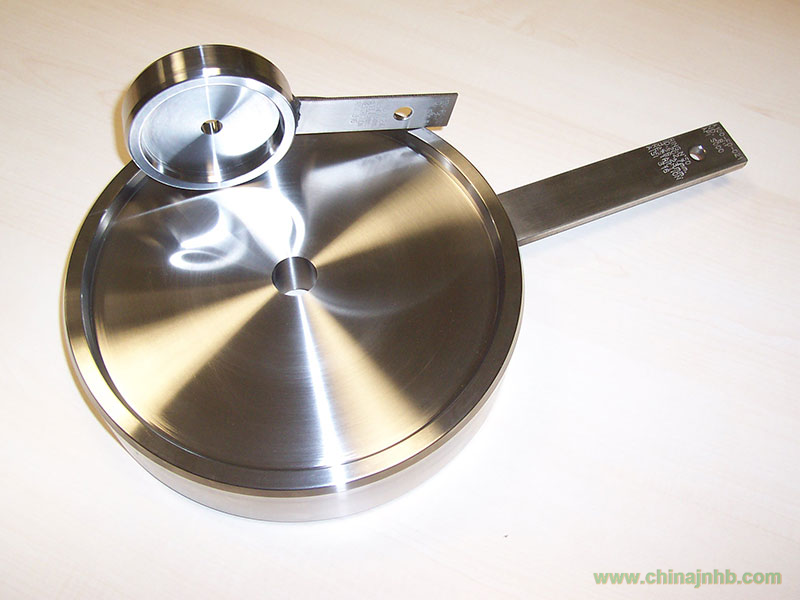

結構形式
帶密封線單板結構
◆ 1、本圖適用于DN15～300mm，公稱壓力PN=4.0MPa
◆ 2、限流節流孔板材質按計算書；
◆ 3、d的實際值和設計值偏差當β<0.67時，不大于±0.002d
當β>0.67時，不大于±0.001
◆ 4、銳孔入口邊緣應保證直角、尖銳
|
|
環連接面結構
◆ 1、本圖應用于DN15～300mm,公稱壓力：PN=20Mpa～42MＰa
◆ 2、密封面標準按法蘭標準制作，尺寸按壓力等級和通徑制作；
◆ 3、限流孔板和環連接面為一體，材質按用戶要求；
◆ 4、d的實際值與設計值偏差
當β<0.67時，不大于±0.002d β>0.67時，不大于±0.001d
◆ 5、銳孔入口邊緣應保證直角、尖銳
|
管道焊接式結構
◆ 1、本圖適用于DN50～300mm,
公稱壓力：PN2.0～42.0MPa,與高壓管道直接焊接；
◆ 2、限流 孔板內外徑與高壓管道內外徑相同，
◆ 3、材質按用戶要求：
◆ 4、d的實際值與設計值偏差
當β<0.67時，不大于±0.002d β＞0.67時，不大于±0.001d
|
多級限流孔板間距的確定
確定孔板間距時應注意對限流孔板的降壓作用不致影響過大，若是流體直穿會降低降壓效果。因此板間間距
一般不應小于1DN；
多孔 多級限流孔板的間距按下表選取。
多級限流節流孔板間距
|
孔數\間距\DN
|
≤50
|
60～100
|
≥125
|
|
單孔限流節流 孔板組
|
50
|
100
|
150
|
|
多孔限流 孔板組
|
200
|
400
|
600
|
