一.概述

橫截面測風裝置風量測量裝置是基于皮托管原理和速度面積法的測量原理而設計制造的一種新型結構的流量計。它通過測量封閉管道（圓形、矩形或其他異型截面管道）測量段橫截面測風裝置的面積和流體通過該面積的軸向平均流速，根據被測管道截面形狀和大小尺寸的不同，在其內部安裝了多個結構獨特的均速管。通過均壓取得平均差壓，從而得出流量。

    橫截面流量計可用于電站鍋爐煤粉管道以外的各種風速風量測量 循環流化床鍋爐所有風管風道風量測量，可用于各種風機風量的測量以及其他需要測量氣體流量的場所

橫截面流量計按GB/T2624-2006、GB1236-2000設計制造，按JJG835-93檢定，無需標定

二.測量原理

在有充足的直管段且管道中氣流分布具有一定規律的前提下，如果管道內的流速是穩定、確切的形式，則在管道中流速分布是自管壁等于零連續變化到管道中心的最大流速。因此在中間的變化過程中總可以找出一個點，在這個點上所測的流速即是平均流速。但是在實際工作現場，由于直管段限制，管道中的氣流分布不均，實際風速分布也沒有一定規律可遵循，但可以將測量流速的截面分割為許多小的單元面積Ai。假設每個單元面積內的流速為Vi，則總的流量就等于流過多個所有小單元面積的流量之和。即

Q=Σni=1AniVni

此方法稱之為速度面積法。國際標準化組織已廣泛使用這種方法，并制定了相應的測量規范。當單元面積分割得愈多，所測的流量應愈準確。橫截面測風裝置式流量計，就是基于這個原理而設計出來的，并在實際應用中得到了證實。

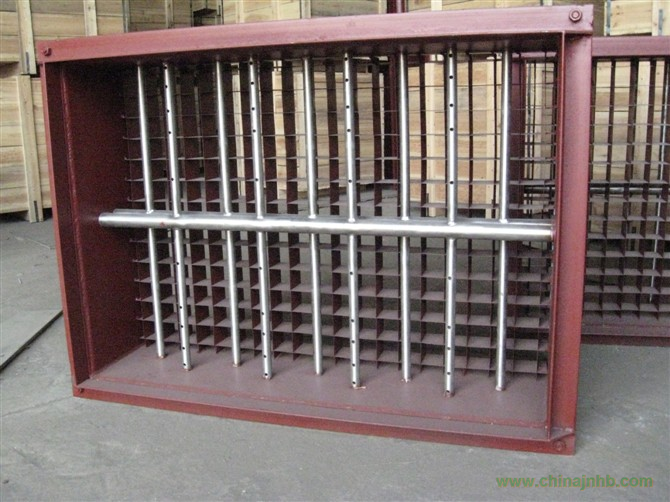

多點矩陣式流量計 橫截面流量計結構形式：將矩形管道的長邊和短邊分別按等長度的原則，將矩形管道的橫截面平均分成若干個面積相等的小單元，測量每個小單元中心點的流速，再將小單元的流速之和平均，即是整個大橫截面積的平均流速，產品結構見圖1：

原型管道橫截面流量計：將圓形管道截面分割成若干個面積相等的同心圓環，測出每個圓環的流速，然后再將所有圓環的流速平均化，即得到該圓截面的平均流速，產品結構見圖2：
