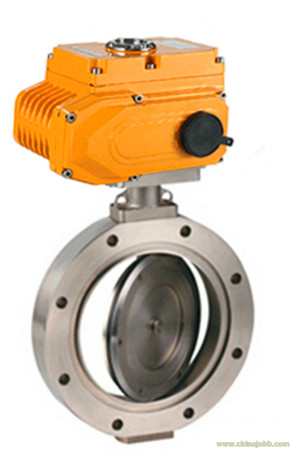

GID型系列電動真空蝶閥
一、電動真空蝶閥 概述
GID型系列電動真空蝶閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。 適用的工作介質為空氣和非腐蝕性氣體。
GID型系列電動真空蝶閥
二、電動真空蝶閥 特點
1、閥門能承受正壓力；
2、閥桿上下不竄動；
3、通過電磁換向閥改變氣路方向，控制執行氣缸驅動蝶閥作啟閉運動。
4、用于接通或切斷真空管路中的氣流。 適用介質為純凈空氣和非腐蝕性氣體。
5、可選配反饋信號裝置及電氣閥門定位器。
GID型系列電動真空蝶閥
三、電動真空蝶閥 主要性能
|
適用范圍(Pa)
|
1.3x10-5～105
|
|
閥門漏率(Pa.L/S)
|
≤1.3x10-6
|
|
開閉時間(S)
|
DN≤65 20；80≤DN≤200 30； DN≥250 48
|
|
介質溫度（℃）
|
-25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠)
|
|
法蘭標準
|
JB919
|
|
安裝位置
|
任意
|
|
控制電路
|
標準出廠：AC220V/50Hz開關型
特殊指定：AC380V；DC24V開關型
4～20mA DC調節型
|
|
信號反饋
|
標準出廠：帶無源觸點型
特殊指定：4～20mA DC調節型
|
GID型系列電動真空蝶閥
四、電動真空蝶閥 主要零件材料
|
零件名稱
|
閥體、閥板
|
閥軸、密封座
|
蝶板密封圈
|
|
材料
|
Q235-A、F鋼板
|
2Cr13、1Cr18Ni9Ti
|
三元乙橡膠、氟橡膠
|
五、
電動真空蝶閥 主要連接尺寸
Model
型號
|
DN
|
D
|
Do
|
D1
|
B
|
H
|
B1
|
L
|
n-φc
|
|
GID-40
|
40
|
85
|
70
|
44
|
22
|
162
|
90
|
104
|
4-φ7
|
|
GID-50
|
50
|
110
|
90
|
55
|
22
|
175
|
90
|
104
|
4-φ7
|
|
GID-65
|
65
|
125
|
105
|
70
|
26
|
198
|
102
|
140
|
4-φ9
|
|
GID-80
|
80
|
145
|
125
|
85
|
30
|
208
|
102
|
140
|
4-φ9
|
|
GID-100
|
100
|
170
|
145
|
105
|
30
|
220
|
102
|
140
|
4-φ12
|
|
GID-150
|
150
|
220
|
195
|
156
|
35
|
272
|
115
|
164
|
8-φ12
|
|
GID-200
|
200
|
275
|
250
|
208
|
40
|
330
|
205
|
190
|
8-φ12
|
|
GID-250
|
250
|
330
|
300
|
258
|
45
|
335
|
205
|
190
|
8-φ14
|
|
GID-300
|
300
|
380
|
350
|
308
|
55
|
426
|
152
|
247
|
8-φ14
|
|
GID-400
|
400
|
500
|
465
|
410
|
60
|
520
|
180
|
308
|
8-φ18
|
|
GID-500
|
500
|
600
|
565
|
510
|
80
|
643
|
220
|
378
|
12-φ18
|
|
GID-600
|
600
|
710
|
670
|
610
|
100
|
760
|
270
|
524
|
12-φ21
|
|
GID-800
|
800
|
920
|
815
|
815
|
130
|
962
|
320
|
648
|
20-φ21
|
|
GID-1200
|
1200
|
1440
|
1280
|
1280
|
150
|
1360
|
385
|
1480
|
36-φ19
|
GID型系列真空蝶閥
大口徑GID型系列電動真空蝶閥
產品包裝方式及售后服務：
本公司此系列產品一律采用
木箱包裝，運輸既方便又對產品起到了極好的保護作用。在質量和服務方面，我們承諾：
①“水興”產品質保期為收貨驗貨起12個月（除自然災害和不按本公司產品說明書等錯誤操作的人為因素外），實行”三包“服務（包退、包換、包修）。
②產品服務期內，可以咨詢本公司相關工程師，提供相應服務。
③對用戶的投訴問題，我們會快速作出反應，并安排售后。
如有任何疑問，您可以致電給我們或登錄我們網站，公司會第一時間安排專業高級工程師為您解惑。我們一定會全心全意為您提供優質的服務。
歡迎咨詢采購！！！
物流：順豐速運、圓通快遞、天天快運、及全國公鐵聯運等，可根據客戶要求選擇。目的地：國內、外主要城市或中轉、主要港口。
聲明：本文中所有文字、數據、圖片均只適用于參考，產品具體性能參數、結構尺寸參數、價格等詳情，請聯系公司相關部門人員。
