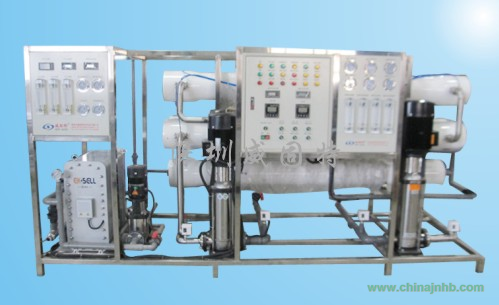

全新型3T/H EDI純水機工藝流程：

原水—原水箱—原水泵——砂濾器——碳濾器——軟化器——精濾——1級RO主機——1級純水箱——2級RO主機——二級純水箱——純水泵——TOC脫除器——過濾器——EDI——精混床 (選用) ——過濾器——用水點。

一、原水泵：

作用：增加水壓，可以有效的沖洗砂、碳。

二、砂濾器：

石英砂過濾器是將需過濾的水經泵升壓后（約0.3-0.4Mpa），通過濾層達到過濾目的，所以又稱壓力式過濾器，石英砂過濾器筒體內填充不同粒徑的濾料，從下至上按大小壓實排列。當水流自上往下流過濾層時，水中含有的懸浮物質流進上層濾料形成的微小孔隙，受到吸附和機械阻流作用，懸浮物被濾料表層所截留。同時，這些被截留的懸浮物之間又發生“重疊”和“架橋”作用，在濾層表面形成薄膜，繼續發生過濾作用，這即是所謂濾料表層的薄膜過濾效應。

作用：阻擋水中的懸浮物、雜質。

三、碳濾器：

活性炭是一種多孔性、疏水性吸附劑，對水中有機污染物質有較強的吸附作用，在水處理中可用于除去表面活性物質、酚類、染料、農藥、重金屬等污染物。

作用：吸附水中的懸浮物、游離氯、臭氧、過錳酸鉀、水中溶解有機碳及除色、除臭。

四、軟化器：

軟化樹脂是專用于軟化硬水的一種專用樹脂，在水通過時將水中的硬度離子進行置換,就是通常所說的“離子交換軟化法”,其原理如下：離子交換水處理是指采用離子交換劑，使交換劑中和水溶液中可交換離子產生符合等物質的量規則的可逆性交換，導致水質改善而交換劑的結構并不發生實質性（化學的）變化的水處理方式。

作用：通過離子交換技術，有效去除鈣鎂的硬度離子,使水的硬度小于50 mg/L(CaCO3)。

五、精濾器：

保安過濾器設置在反滲透（RO）之前，目的是防止水中的顆粒物進入反滲透膜，確保RO的正常運行。保安過濾器是立式柱狀設備，內裝PP噴熔濾芯，過濾精度為5μm。

作用：用來過濾經過前過濾后的5uM以上之懸浮固態粒子及微生物，保護RO主機。

六、一級RO主機：

考慮到設備的節能、運行壓力、膜的透過率、膜的脫鹽率、出水的含鹽量等因素，采用美國海德能公司生產的ESPA型反滲透膜。

七、二級RO主機：

考慮到設備的節能、運行壓力、膜的透過率、膜的脫鹽率、出水的含鹽量等因素，采用美國海德能公司生產的ESPA型反滲透膜。

八、TOC脫除器：

TOC即：總有機碳，即被測試樣品里，有機碳的總量，一般是用 來衡量水體受有機污染的程度。如果有機物濃度比較低，就用TOC表示了。

九、EDI系統：

EDI（Electrodeionization）又稱連續電除鹽技術，它科學地將電滲析技術和離子交換技術融為一體，通過陽、陰離子膜對陽、陰離子的選擇透過作用以及離子交換樹脂對水中離子的交換作用，在電場的作用下實現水中離子的定向遷移，從而達到水的深度凈化除鹽，并通過水電解產生的氫離子和氫氧根離子對裝填樹脂進行連續再生，因此EDI制水過程不需酸、堿化學藥品再生即可連續制取高品質超純水，它具有技術先進、結構緊湊、操作簡便的優點， 出水水質具有最佳的穩定度。

電去離子(EDI)系統主要是在直流電場的作用下，通過隔板的水中電介質離子發生定向移動，利用交換膜對離子的選擇透過作用來對水質進行提純的一種科學的水處理技術。電滲析器的一對電極之間，通常由陰膜，陽膜和隔板(甲、乙)多組交替排列，構成濃室和淡室(即陽離子可透過陽膜,陰離子可透過陰膜)。淡室水中陽離子向負極遷移透過陽膜,被濃室中的陰膜截留;水中陰離子向正極方向遷移陰膜,被濃室中的陽膜截留，這樣通過淡室的水中離子數逐漸減少，成為淡水，而濃室的水中，由于濃室的陰陽離子不斷涌進，電介質離子濃度不斷升高，而成為濃水，從而達到淡化、提純、濃縮或精制的目的。
