自動智能式AT切型石英晶片諧振器超聲波清洗機

晶片腐蝕產生的不良影響：

AT切型的石英諧振器的頻率由厚度和銀層厚度決定。而在腐蝕一方面是清除了研磨時殘留在鏡片表面的破壞層，另一方面修整了晶片的厚度尺寸，控制晶片的頻率。晶片經過粗、中、細研磨后，不論最終磨料多細，晶片表面總有一層磨料和石英微粒構成的破壞層，而且有很強的吸附力，這一作用隨著時間進行無規則變化。如果不清除殘留在晶片表面上的磨料和石英微粒，被真空鍍膜銀層電極覆蓋后，它們將在諧振器工作過程中，隨著時間的推移發生應力變形而逐漸松落、脫落，造成諧振器飄移、電阻值增大，用這種晶片生產出來的諧振器安裝在電子產品整機上的頻率和電阻都不穩定，有時在小的激動功率下都有可能產生睡眠DLD，即諧振器不起振。所以，必須做到徹底清除晶片表面由研磨工序留下的污垢及雜質。

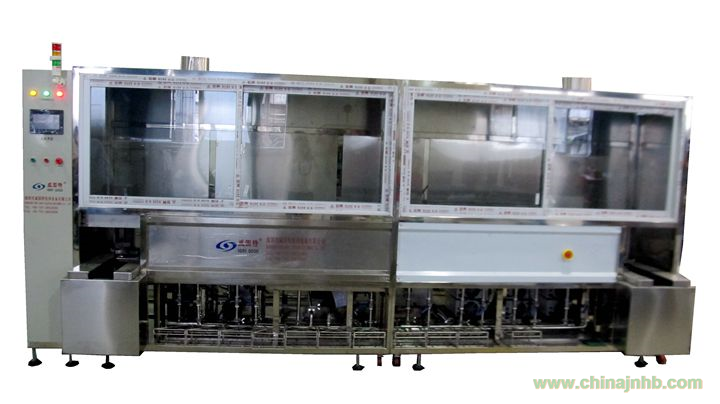

深圳威固特VGT-807FTA自動智能式超聲波清洗機：

     此設備共有8個功能槽，配置有循環過濾系統、自動恒溫系統、觸摸屏系統、拋動系統、超聲波清洗系統、預熱箱系統、溢流系統等。設備采用水溶劑洗滌、純水漂洗，為環保型清洗機。

清洗過程中工件通過超聲波高頻產生的“氣化現象”的沖擊和系統自身不停地作上下運動，增加了液體的摩擦，從而使工件表面的污垢能夠迅速脫落，實現其高清潔度的目的。

設備參數：

清洗工件及洗籃：

1、名稱：石英晶體；

2、材質：晶體；

3、內籃尺寸：參照標準件制作；

4、清洗籃載重量：額定載重Min2Kg   Max3Kg；

5、傳輸：自動智能式機械手傳輸；

6、清洗節拍：每籃節拍3-8min（人工操作與傳送）；

7、產量：對節拍為5min而言，產量依賴于設備實際使用時間和人工控制時間

噴淋系統：

1、內槽尺寸：L260×W310×H250(mm)；

2、材質：進口SUS316板，δ2.0mm；

3、位置：

   在槽體的左右兩側各設置兩把噴淋系統，共四把噴淋系統作用于工件；

   每把系統上安裝6個不銹鋼噴嘴；

   噴淋系統由噴淋管和噴淋嘴組成。

4、噴淋泵：

   噴淋泵為“南方”不銹鋼水泵；

   噴淋泵與噴淋管相連，噴淋泵工作時產生壓力作用于工件，形成完整的噴淋系統；

   配置有液位安全控制系統，當液位低時，噴淋泵不工作；

   噴淋泵前面裝有球閥，調節水量。

設備質量保證措施：

    嚴格執行企業標準和有關國家標準，關鍵配件耐酸堿，其他電器均采用ISO9000認證產品或國際認證產品。
