js型蛇形彈簧聯軸器公司 大理高速蛇形彈簧聯軸器供應廠家

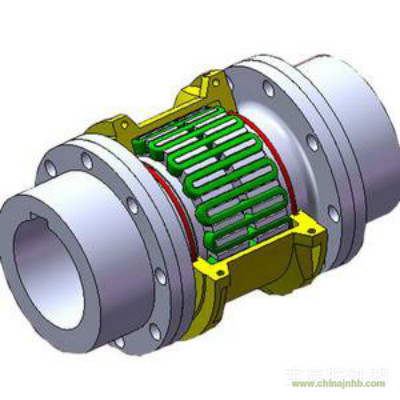

蛇形彈簧聯軸器是一種結構先進的金屬彈性聯軸器,靠蛇形彈簧片來傳遞扭矩。其減振性好,使用壽命長,載荷變動量大,起動安全;傳動效率高,運行可靠;噪聲低,潤滑好;結構簡單,裝拆方便,允許有較大的安裝偏差。
蛇形彈簧聯軸器雖具有如此多的特點和優點,但許多兄弟單位卻將之改為彈性柱銷聯軸器。作為蛇簧聯軸器的使用單位,我公司并未去效仿,而是精心使用,收到了良好的效果。2臺3D—T34/13.5型高壓銅洗泵從1997年投用以來一直平穩運行。
聯軸器以蛇形彈簧片軸向嵌入兩半36%以上。梯形截面的蛇形彈簧片采用優質彈簧鋼,經嚴格的熱處理,并特殊加工而成,具有良好的機械性能,從而使聯軸器的使用壽命遠比非金屬彈性元件聯軸器(如彈性套柱銷聯軸器,尼龍棒銷聯軸器)大為增長。
兩個半聯軸器與簧片接觸的齒面是弧形的,當傳遞扭矩增大時,彈簧片將沿齒弧面變形,使兩個半聯軸器作用在簧片上的力點靠近。簧片與齒面的接觸點即力矩的變化,是隨著傳遞扭矩的大小而變化的,它的傳動特性是變剛度的。因而它具有比一般彈性聯軸器能承受更大的載荷變動量。傳動力使簧片沿齒弧變形時所產生的緩沖作用,尤其在機器起動時或強力沖擊載荷時,于一定程度上有保護配套機件的安全性。
聯軸器的傳動效率,經測定達99.47%,其短時超載能力為額定扭矩的兩倍,運行安全可靠。
鋁合金罩殼以保護彈簧避免運轉時向外甩出,且殼體內儲滿黃油,不僅使?jié)櫥己茫沂够善瑖Ш蠒r的噪聲被黃油阻尼吸收而。
整機零件少,體積小,重量輕,被設計成梯形截面的彈簧片與梯形齒槽的吻合尤為方便,緊密,從而使裝拆,維護比一般聯軸器簡便。
由于彈簧片與齒弧面是點接觸的,所以使聯軸器能獲得較大的撓性。它能被安裝在同時有徑向,角向,軸向的偏差情況下正常工作。
標記示例1:JS105聯軸器
主動端:Y型軸孔、A型鍵槽、d1=48mm、L=62mm
從動端:Z型軸孔、C型鍵槽、d2=40mm、L=62mm
標記為:JS105聯軸器YA48/ZC40
因其主、從動端配合長度符合表1中L的規定數值,故在標記選擇聯軸器時標記可省略。
標記示例2:JS107聯軸器
主動端:Y型軸孔、A型鍵槽、d1=70mm、L=142mm
從動端:Z型軸孔、C型鍵槽、d2=60mm、L=142mm
標記為:JS107聯軸器YA70X142/YA60X142
