概述

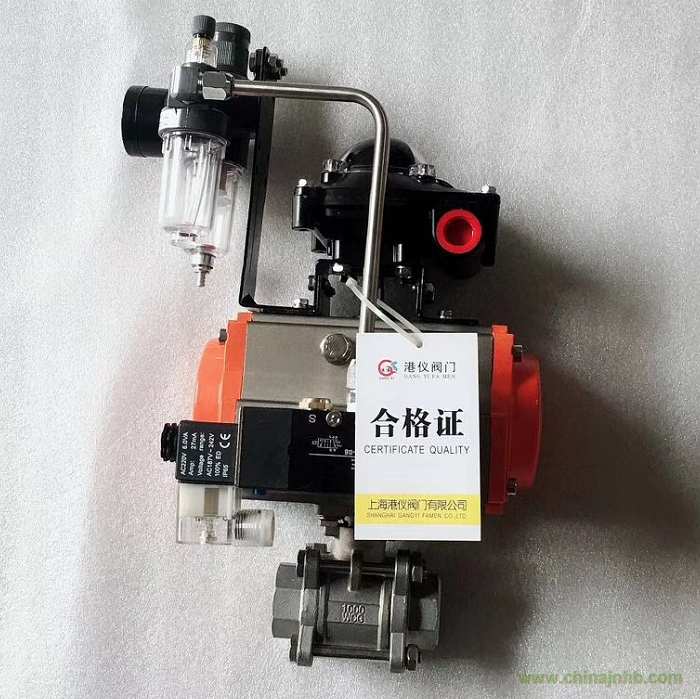

Q611F系列精小型氣動O型內螺紋球閥是一種轉角為90度的旋轉類控制閥。它由氣動活塞式執行機構和三片式O型螺紋球閥組成，閥芯采用圓柱型通孔球體，結構緊湊。
該產品以壓縮空氣為動力源，接受集散控制系統（DCS），可編程控制器（PLC）等開關信號，通過電磁閥可實現對閥門快速位式控制。
氣動活塞式執行機構可分為單作用和雙作用兩種。雙作用使用在失電或失氣時，閥門保持于失電或失氣時位置，以確保生產。單作用在失電或失氣時，閥門處于原始極限位置（全開或全關），以確保生產過程處于安全位置。
主要技術規范
|
設計依據
|
GB標準
|
ANSI標準
|
|
設計標準
|
GB12237
|
ANSI B16.34
|
|
試驗和檢驗
|
JB/T9002
|
API 598
|
可配附件
開關型：電磁閥、手輪機構、限位開關回訊器、空氣過濾減壓器等。
調節型：電氣閥門定位器，空氣過濾減壓器等。
產品尺寸
主要外形及連接法蘭尺寸Q611-（F.N.P）-PN16~64 單位：mm
|
公稱通徑
|
外形及連接尺寸
|
|
㎜
|
in
|
d
|
G
|
L
|
L1
|
L2
|
H
|
|
15
|
1/2
|
15
|
1/2”
|
79
|
140．5
|
70.5
|
130
|
|
20
|
3/4
|
20
|
3/4”
|
82
|
140．5
|
70.5
|
135
|
|
25
|
1
|
25
|
1”
|
90
|
140．5
|
70.5
|
140
|
|
32
|
11/4
|
32
|
11/4”
|
112
|
158.5
|
83.0
|
158
|
|
40
|
11/2
|
38
|
11/2”
|
120
|
210.5
|
94.5
|
165
|
|
50
|
2
|
50
|
2”
|
144
|
247.5
|
106.3
|
202
|
注：系列球閥結構長度及連接方式（對焊、卡套、承插焊等）可根據用戶要求設計制造。根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。
型號編制
GY T Q 6 11 F 16 P D DN
港儀 調節型 球閥 6為氣動 連接方式 密封材料 公稱壓力 閥體材質 作用方式 閥口徑
公司 9為電動 11為內螺紋 F為四氟 P為不銹剛 D為單作用
C為鑄鋼 雙作用省略
