概述

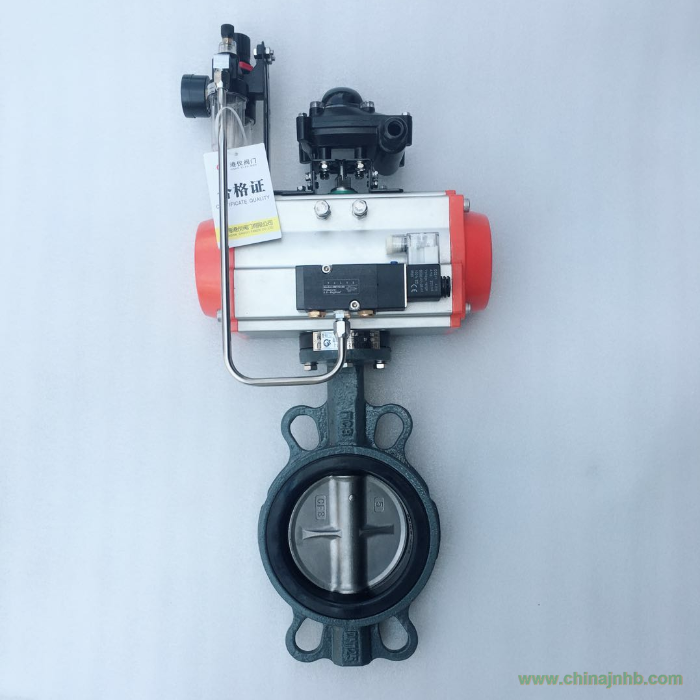

D671X系列精小型氣動對夾式蝶閥是一種轉角為90度的旋轉類控制閥。它由氣動活塞式執行機構和對夾式軟密封蝶閥組成,
該產品以壓縮空氣為動力源，接受集散控制系統（DCS），可編程控制器（PLC）等開關信號，通過電磁閥可實現對閥門快速位式控制。
該產品閥座為浮動式，具有自動對準中心的功能，閥板為圓錐型，雙向偏心安裝，閥關閉時，閥板帶動閥座運動。達到最佳密封；閥開啟時，立即脫開接觸，有效防止閥座磨損。
氣動活塞式執行機構可分為單作用和雙作用兩種。雙作用使用在失電或失氣時，閥門保持于失電或失氣時位置，以確保生產。單作用在失電或失氣時，閥門處于原始極限位置（全開或全關），以確保生產過程處于安全位置。
主要技術規范和參數
主要技術規范
|
設計依據
|
GB標準
|
|
設計標準
|
GB12237
|
|
結構長度
|
對夾式連接
|
GB12221
|
|
連接法蘭尺寸
|
GB/9113、JB/T79
|
|
試驗和檢驗
|
JB/T9002
|
|
|
|
|
主要技術參數
|
公稱通徑mm
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
|
額定流量系數KV
|
95
|
130
|
220
|
400
|
650
|
1150
|
1920
|
3070
|
4270
|
5720
|
7400
|
9400
|
12300
|
17900
|
26000
|
|
公稱壓力MPa
|
0.6、1.0、1.6
|
|
額定行程
|
調節型:70°、開關型:90°
|
|
固有流量特性
|
近似等百分比
|
|
閥體材質
|
ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
|
|
閥座材質
|
軟密封：橡膠、PTFE
|
|
閥芯材質
|
ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
|
|
介質溫度℃
|
-40～+140
|
|
氣源壓力MPa
|
0.4~0.6
|
|
連接形式
|
對夾式（管道法蘭標準GB9113-2000、JB/T79-94）
|
|
泄漏量
|
Ⅵ級
|
注：可為用戶制造ANSI、JIS等標準法蘭連接
帶定位器性能指標
|
項 目
|
指標值
|
項 目
|
指標值
|
|
基本誤差%
|
帶定位器
|
±2.0 、±1.5
|
始終點偏差% 帶定位器
|
±2.0、±1.5
|
|
回 差%
|
帶定位器
|
2.0 、±1.5
|
|
死 區%
|
帶定位器
|
0.8 、0.6
|
允許泄漏量L/h
|
V級（IEC534-4）
|
|
額定行程偏差%
|
±2.5
|
可配附件
開關型：電磁閥、手輪機構、限位開關回訊器、空氣過濾減壓器等。
調節型：電氣閥門定位器，空氣過濾減壓器等。
執行器轉扭及動作時間
|
執行器型號RD/RC
|
0030
|
0060
|
0100
|
0150
|
0220
|
0300
|
0450
|
0600
|
0900
|
1200
|
2000
|
3000
|
|
執行器缸徑
|
63
|
75
|
88
|
100
|
115
|
125
|
145
|
160
|
180
|
200
|
240
|
265
|
|
扭
矩
|
4bar氣源
|
23.5
|
46.5
|
73.2
|
106
|
172
|
221
|
348
|
453
|
612
|
850
|
1496
|
2156
|
|
5bar氣源
|
29.3
|
58.2
|
91.5
|
133
|
215
|
277
|
434
|
567
|
765
|
1063
|
1870
|
2695
|
|
開
關
時
間
|
開向
|
雙作用
|
0.3
|
0.3
|
0.4
|
0.5
|
0.7
|
0.9
|
1.2
|
1.5
|
2.0
|
2.7
|
3.5
|
4.0
|
|
單作用
|
0.3
|
0.4
|
0.5
|
0.7
|
0.9
|
1.2
|
1.5
|
1.8
|
2.4
|
3.5
|
4.1
|
4.5
|
|
關向
|
雙作用
|
0.3
|
0.4
|
0.5
|
0.6
|
0.8
|
1.1
|
1.4
|
1.7
|
2.2
|
3.2
|
4.0
|
4.5
|
|
單作用
|
0.4
|
0.5
|
0.6
|
0.9
|
1.1
|
1.4
|
1.8
|
2.1
|
2.8
|
4.0
|
4.6
|
5.0
|
參考外形尺寸
D671X、F--PN6、10 單位：mm
|
公稱
通徑
|
外形尺寸
|
連接法蘭尺寸
|
|
L
|
L1
|
L2
|
H
|
H1
|
D
|
D1
|
n-Φd
|
|
50
|
43
|
158.5
|
83
|
|
|
165
|
125
|
4-Φ18
|
|
65
|
46
|
158.5
|
83
|
|
|
185
|
145
|
4-Φ18
|
|
80
|
46
|
210.5
|
94.5
|
|
|
200
|
160
|
8-Φ18
|
|
100
|
52
|
247.5
|
106.3
|
|
|
220
|
180
|
8-Φ18
|
|
125
|
56
|
268.5
|
123
|
|
|
250
|
210
|
8-Φ18
|
|
150
|
56
|
315
|
141
|
|
|
285
|
240
|
8-Φ22
|
|
200
|
60
|
345
|
151.5
|
|
|
340
|
295
|
8-Φ22
|
|
250
|
68
|
437.5
|
187
|
|
|
395
|
350
|
12-Φ22
|
|
300
|
78
|
487
|
204
|
|
|
445
|
400
|
12-Φ22
|
|
350
|
78
|
543
|
222
|
|
|
505
|
460
|
16-Φ22
|
|
400
|
102
|
633
|
262
|
|
|
565
|
515
|
16-Φ22
|
|
450
|
114
|
728
|
329.5
|
|
|
615
|
565
|
20-Φ26
|
|
500
|
127
|
728
|
329.5
|
|
|
670
|
620
|
20-Φ26
|
|
600
|
154
|
1845
|
527
|
|
|
780
|
725
|
20-Φ30
|
|
700
|
165
|
1845
|
527
|
|
|
895
|
840
|
24-Φ30
|
|
800
|
190
|
2605
|
440
|
|
|
1015
|
950
|
24-Φ33
|
注：根據不同閥門扭矩、使用介質酸甜、不同類別執行器型號，其相關尺寸隨之變化。
RD/RC系列氣動閥門執行器可配至DN500，AW系列執行器可配蝶閥DN200～1600。
型號編制
GY T D 6 71 X 10 D DN
港儀 控制方式 蝶閥 驅動方式 連接方式 密封材料 公稱壓力 作用方式 閥口徑
公司 T為調節型 6為氣動 71為對夾式 X為橡膠 10為1.0MPa D為單作用
開關型省略 9為電動 43為法蘭式 F為四氟 16為1.6MPa 雙作用省略
