山東光大閥門有限公司是一家集研發、生產、銷售為一體的專業性生產企業，公司自成立以來一直秉承“質量過硬、服務至上”的經營理念，公司生產的產品具有應用范圍廣，質量過硬，無內外泄露，頻繁開關不卡死等優點，在全國各地的化工企業、熱電企業、鋼鐵企業、印染企業、食品企業中得到廣泛應用，同時也獲得了廣大用戶的一致好評，并成為穩定的供應商。公司在生產過程中，不斷吸收國內外產品結構及生產工藝的先進特點，不斷提高產品的科技含量，從一些技術細節入手，完善產品的綜合性能，提高廣大用戶的滿意度。

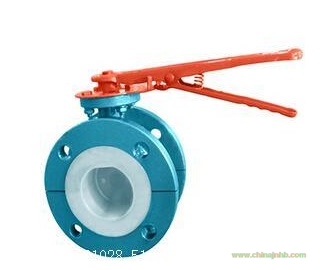

一、襯氟蝶閥產品說明
防腐蝕襯氟蝶閥采用對分兩片閥體組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕,其中D71F46閥桿與蝶板（鍛）為一體,表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。
二．主要零部件材質：
閥體材質：灰鑄鐵、球墨鑄鐵、鑄鋼、鋁合金、不銹鋼等
閥板材質：雙相不銹鋼、尼龍11板、鍍鋅板、鋁青銅
閥座：NBR、EPDM、VITON、PTFE、R-PTFE
三.使用要求：
公稱通徑：DN50-1000（mm）公稱壓力：1.6Mpa
適用溫度：-50℃—235℃
驅動形式：氣動（限位開關、電磁閥、手輪、定位器)
廣泛用于石油,化工、食品、醫藥、造紙、水電、船舶、給排水、冶金、能源等系統的管路上,適用于多種腐蝕性的氣體,液體,半液體以及固體粉末介質。
四、襯氟蝶閥產品零部件材質
|
序號
NO
|
零件名稱
Name
|
灰鑄鐵
|
鑄鋼
|
不銹剛
|
超低碳不銹鋼
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
閥體
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
蝶板軸/銷
|
1Cr13
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
襯里層/閥座
|
PCTFE(F3) FEP(F46) PFA (可溶性聚四氟乙烯)
|
|
4
|
蝶板/填料壓蓋
|
WCB
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
5
|
支架
|
WCB(碳鋼)
|
CF8(不銹鋼)
|
|
6
|
填料
|
PTFE (F4)
|
PTFE (F4)
|
PTFE (F4)
|
|
7
|
蝶栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr18Ni9
|
1Cr18Ni9
|
|
8
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
五、主要外形連接尺寸
|
公稱通徑
|
標準值
|
參考值
|
|
DN (mm)
|
NPS (inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H
|
W(kg)
|
|
PN0.6(MPa)
|
|
40
|
11/2
|
106
|
130
|
100
|
80
|
3
|
16
|
4-φ14
|
160
|
140
|
10
|
|
50
|
2
|
108
|
140
|
110
|
90
|
3
|
16
|
4-φ14
|
200
|
160
|
12
|
|
65
|
21/2
|
112
|
160
|
130
|
110
|
3
|
16
|
4-φ14
|
250
|
160
|
13
|
|
80
|
3
|
114
|
185
|
150
|
125
|
3
|
18
|
4-φ18
|
250
|
170
|
14
|
|
100
|
4
|
127
|
205
|
170
|
145
|
3
|
18
|
4-φ18
|
300
|
180
|
16
|
