山東光大閥門有限公司是一家集研發、生產、銷售為一體的專業性生產企業，公司自成立以來一直秉承“質量第一、服務至上”的經營理念，公司生產的產品具有應用范圍廣，質量過硬，無內外泄露，頻繁開關不卡死等優點，在全國各地的化工企業、熱電企業、鋼鐵企業、印染企業、食品企業中得到廣泛應用，同時也獲得了廣大用戶的一致好評，并成為穩定的供應商。公司在生產過程中，不斷吸收國內外產品結構及生產工藝的先進特點，不斷提高產品的科技含量，從一些技術細節入手，完善產品的綜合性能，提高廣大用戶的滿意度。
一．產品概述

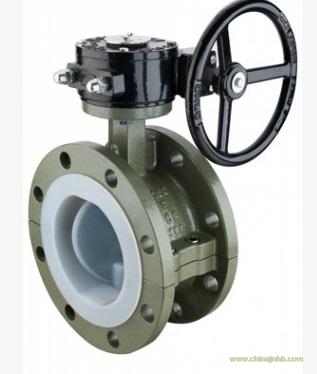

蝶閥又叫翻板閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制的蝶閥是指關閉件（閥瓣或蝶板）為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。
二．產品特點
1、 設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速。
2、 由扭矩產生彈性密封。
3、 密封部位可調節更換，密封性能可靠等特點。
4、 驅動方式渦輪傳動、電動、氣動可選。
三.性能參數
|
型號
|
D41X
|
|
工作壓力（MPa）
|
0.6-2.5Mpa
|
|
適用溫度（℃）
|
150℃
|
|
適用介質
|
空氣、水、蒸氣、煤氣、油品等
|
|
驅動方式
|
渦輪傳動
|
|
連接方式
|
法蘭式
|
|
材料
|
閥體
|
鑄鐵
球鐵 碳鋼 不銹鋼
|
|
蝶板
|
碳鋼襯氟
不銹鋼襯氟
|
|
閥桿
|
不銹鋼
|
|
密封面
|
PTFE
|
|
填料
|
柔性石墨 PTFE
|
|
|
四.主要零部件材料
|
|
|
|
零件名稱
|
蝸輪法蘭蝶閥零件材料
|
|
閥體
|
WCB、合金鋼、不銹鋼、QT450-10
|
|
蝶板
|
WCB、合金鋼、不銹鋼、QT450-10
|
|
閥軸
|
2Cr13不銹鋼、合金鋼
|
|
密封圈
|
氟塑料
|
|
填料
|
柔性石墨
|
|
|
|
五．主要技術參數
|
|
|
|
公稱通經DN（mm)
|
50～2000
|
|
公稱壓力PN（MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
|
適用溫度
|
軟密封：-20-80℃，硬密封：-29-425℃
|
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
|
泄漏率
|
符合GB/T13927-92標準
|
|
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
|
