山東光大閥門有限公司是一家集研發、生產、銷售為一體的專業性生產企業，公司自成立以來一直秉承“質量第一、服務至上”的經營理念，公司生產的產品具有應用范圍廣，質量過硬，無內外泄露，頻繁開關不卡死等優點，在全國各地的化工企業、熱電企業、鋼鐵企業、印染企業、食品企業中得到廣泛應用，同時也獲得了廣大用戶的一致好評，并成為穩定的供應商。公司在生產過程中，不斷吸收國內外產品結構及生產工藝的先進特點，不斷提高產品的科技含量，從一些技術細節入手，完善產品的綜合性能，提高廣大用戶的滿意度。
一、產品用途

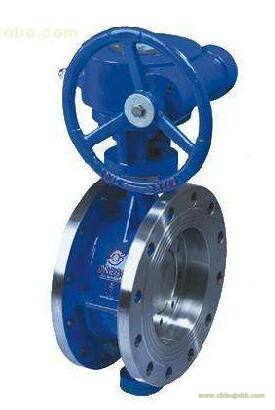

D343W型三偏心多層次硬密封不銹鋼蝶閥廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
二、結構特點
1、硬密封蝶閥采用三偏心硬密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、根據用戶需求，閥門供應網的硬密封蝶閥可以設計成具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
三、產品零部件材料
|
型號
|
D343H-16
|
D343W-16P
|
D343W-16R
|
|
工作壓力（MPa）
|
1.6
|
|
適用溫度（℃）
|
≤425
|
≤200
|
|
適用介質
|
水、油或非腐蝕性介質
|
|
|
|
材料
|
閥體、蝶板
|
WCB
|
CF8/304
|
CF3M/316L
|
|
閥桿
|
2Cr13
|
304
|
316L
|
|
閥體密封面
|
堆焊 507
|
－
|
－
|
|
蝶板密封面
|
304＋柔性石墨
|
304＋PTFE
|
304＋PTFE
|
|
填料
|
柔性石墨
|
PTFE
|
PTFE
|
四、主要外形和連接尺寸
|
PN
|
DN
|
L
|
D
|
D1
|
D2
|
Z-d
|
b
|
f
|
H
|
H0
|
|
1.0
|
50
|
108
|
165
|
125
|
99
|
4-18
|
20
|
2
|
170
|
130
|
|
1.0
|
65
|
112
|
185
|
145
|
118
|
4-18
|
20
|
2
|
170
|
145
|
|
1.0
|
80
|
114
|
200
|
160
|
132
|
8-18
|
20
|
2
|
230
|
152
|
|
1.0
|
100
|
127
|
220
|
180
|
156
|
8-18
|
22
|
2
|
320
|
192
|
|
1.0
|
125
|
140
|
250
|
210
|
184
|
8-18
|
22
|
2
|
345
|
200
|
|
1.0
|
150
|
140
|
285
|
240
|
211
|
8-22
|
24
|
2
|
385
|
230
|
|
1.0
|
200
|
152
|
340
|
295
|
266
|
8-22
|
24
|
2
|
471
|
297
|
|
1.0
|
250
|
165
|
405
|
355
|
319
|
12-22
|
26
|
2
|
533
|
327
|
|
1.0
|
300
|
178
|
445
|
400
|
370
|
12-22
|
26
|
2
|
606
|
364
|
|
1.0
|
350
|
190
|
505
|
460
|
429
|
16-22
|
26
|
2
|
694
|
404
|
|
1.0
|
400
|
216
|
565
|
515
|
480
|
16-26
|
26
|
2
|
757
|
444
|
|
1.0
|
450
|
222
|
615
|
565
|
530
|
20-26
|
28
|
2
|
814
|
472
|
|
1.0
|
500
|
229
|
670
|
620
|
582
|
20-26
|
28
|
2
|
902
|
522
|
|
1.0
|
600
|
267
|
780
|
725
|
682
|
20-30
|
34
|
2
|
1048
|
590
|
|
1.0
|
700
|
292
|
895
|
840
|
794
|
24-30
|
34
|
5
|
1277
|
810
|
|
1.0
|
800
|
318
|
1015
|
950
|
901
|
24-33
|
36
|
5
|
1385
|
844
|
|
1.0
|
900
|
330
|
1115
|
1050
|
1001
|
28-33
|
38
|
5
|
1490
|
890
|
