山東光大閥門有限公司是一家集研發、生產、銷售為一體的專業性生產企業，公司自成立以來一直秉承“質量第一、服務至上”的經營理念，公司生產的產品具有應用范圍廣，質量過硬，無內外泄露，頻繁開關不卡死等優點，在全國各地的化工企業、熱電企業、鋼鐵企業、印染企業、食品企業中得到廣泛應用，同時也獲得了廣大用戶的一致好評，并成為穩定的供應商。公司在生產過程中，不斷吸收國內外產品結構及生產工藝的先進特點，不斷提高產品的科技含量，從一些技術細節入手，完善產品的綜合性能，提高廣大用戶的滿意度。

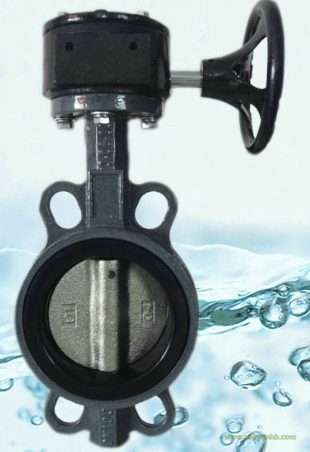

一.渦輪對夾襯膠蝶閥結構特點：
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
|
密封形式：
|
硬密封型
|
傳動形式：
|
手動
|
結構形式：
|
斜板式
|
公稱通徑：
|
DN40-DN600 mm
|
|
產品型號：
|
D71J-10
|
口徑：
|
DN40-DN600
|
類型(通道位置)：
|
二通式
|
型號：
|
D71J-10
|
|
外形：
|
中型
|
類型：
|
二通式
|
標準：
|
國標
|
工作溫度：
|
高溫
|
|
壓力環境：
|
高壓
|
主體材料：
|
鑄鋼
|
適用溫度：
|
220 ℃
|
壓力范圍：
|
0.6~1.6Mpa
|
|
適用介質：
|
空氣
|
材質：
|
碳鋼
|
產品別名：
|
D71J-10蝶閥
|
適用范圍：
|
水
氧氣
|
|
|
|
|
|
|
|
|
|
|
流量特性：
|
快開性
|
作用方式：
|
雙作用
|
控制類型：
|
調節型
|
產地：
|
上海
|
四、.渦輪對夾襯膠蝶閥主要參數：
|
公稱通徑
|
DN(mm)
|
50～500
|
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等。
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
|
零件名稱
|
材料
|
|
閥體
|
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
|
|
蝶板
|
鑄鋼、不銹鋼及特殊材料
|
|
密封圈
|
各種橡膠、聚四氟
|
|
閥桿
|
2Cr13、不銹鋼
|
|
填料
|
O型圈、柔性石墨O
|
五、 軟密封蝶閥（密封面有橡膠，乙丙閥座，四氟乙烯；閥體材質有：鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼；蝶板材質有鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼、青銅、DIN1.4469/1.4529、哈氏合金、雙相不銹鋼2507等）
