在工程機械設計中，人們 越來越注重于機械構件的動應力和產品的壽命預測。膜片是 膜片聯軸器的關鍵部件，膜片的損壞是 聯軸器失效的較主要形式。在運轉過程中受到周期變化的應力，在長時間連續工作時，必然要考慮 疲勞問題。因此，單單分析各種載荷情況下的靜強度并不能確定一種設計方案是 否科學合理，疲勞問題也是 進行膜片設計時必須要考慮 的。
膜片聯軸器是 由膜片組、中間體、左右半聯軸器主要結構組成的機械結構，在內部和外部的激勵下將發生機械振動。振動系統的固有特征，一般包括固有頻率和振型，它是 系統的動態特性之一，對系統的動態響應、動載荷的產生與傳遞以及系統振動的形式等具有重要的影響。此外，固有特征還是 用振型疊加法求解系統響應的基礎。然而，在膜片聯軸器的設計階段，不能得到系統固有特性的實驗數據，只能通過理論計算得到進行動力學分析的參數。
膜片聯軸器的結構主要由膜片組、半聯軸器、中間體、錐套、螺栓、防松螺母等組成。在建立膜片聯軸器的動力學模型時，為了簡化模型的大小，對聯軸器實際結構進行了等效簡化處理，將整個膜片聯軸器系統分為五個部分，依次為左半聯軸器、膜片組1、錐套左、中間體、錐套右、膜片組2和右半聯軸器。
在任何給定的工程問題中，存在影響系統行為的參數，首先存在有關表示給定系統自然行為信息的參數，即描述問題自然特性的物理屬性。在有限元分析計算中即為我們 所要定義的材料屬性。在結構靜力學分析中至少要輸入材料的彈性模量和泊松比，動力學分析中還需要輸入材料的密度。
膜片聯軸器是 通過膜片產生的變形來實現聯軸器的撓性傳動，是 聯軸器既可以吸收兩側的傳動軸的不對中和吸收沖擊，還可以在其它含非 金屬元件的聯軸器難于承受的高溫、惡劣條件下工作，獲得更長的使用壽命和力學性能。因此，膜片是 膜片聯軸器的較關鍵部件，采用高強度合金鋼片。中間體較要起絕緣作用，而且要求質量輕，因此采用復合材料。
膜片聯軸器至少由一個膜片和兩個軸套組成。膜片被用銷釘緊固在軸套上一般不會松動或引起膜片和軸套之間的反沖。有一些生產商提供兩個膜片的，也有提供三個膜片的，中心有一個或兩個剛性元件，兩頭再連在軸套上。單膜片聯軸器和雙膜片聯軸器的不同之處是 處理各種誤差才能的不同，鑒于其需求膜片能復雜的曲折，所以單膜片聯軸器不太習慣偏疼。而雙膜片聯軸器能夠同時曲向不同的方向，以此來補償偏疼。

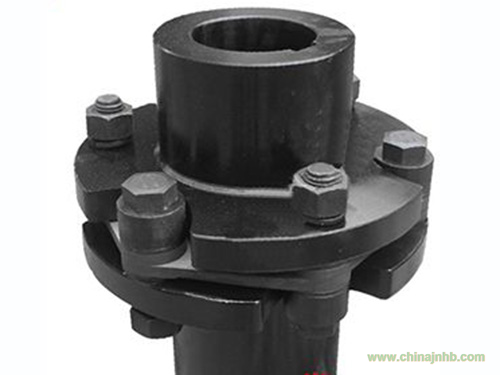

常見膜片聯軸器國標類型有，JM型彈性膜片聯軸器，JMJ型帶中心套彈性膜片聯軸器。細分的話，有JMII型，JMI型彈性膜片聯軸器，JMIJ，JMIIJ型彈性膜片聯軸器，DJM型，DJMJ型彈性膜片聯軸器，還有帶脹套彈性膜片聯軸器。膜片聯軸器的彈性元件由很薄的不銹鋼膜片疊合成的膜片組件，膜片通常有束腰型，多邊環形等形狀，處于同一分布圓上的精細螺栓分別與主從動法蘭聯接。膜片組件以三維變形方法接受主從動法蘭的不對中。
彈性膜片聯軸器這種特性有點像波紋管聯軸器，實際上聯軸器傳遞扭矩的方法都差不多。膜片自身很薄，所以當相對位移荷載發生時它很簡單曲折，因而能夠接受高達1.5度的誤差，同時在伺服系統中發生較低的軸承負荷。膜片聯軸器常用于伺服系統中，膜片具有很好的扭矩剛性，但稍遜于波紋管聯軸器。另一方面，膜片聯軸器十分精巧，如果在運用中誤用或沒有正確安裝則很簡單損壞。所以確保誤差在聯軸器的正常運轉的接受范圍之內是 十分必要的。依據軸徑調整類型，開始選定的軸承聯軸器聯接尺度，即軸孔直徑d和軸孔長度L，應符合主、從動端軸徑的要求，不然還要依據軸徑d調整聯軸器的標準。
膜片聯軸器與其他與聯軸器的差異：
聯軸器現在越來越遭到客戶的關注，同齒式聯軸器比較，膜片聯軸器彈性好，噪音小，不用潤滑，修理保養簡便等特色。遭到越來越多的好評，特別在精細傳動范疇，基本都選用膜片聯軸器。在國際上工業興旺的國家，膜片聯軸器的使用已經很遍及了，在實踐中使用雙膜片聯軸器的較多，主要因?yàn)殡p膜片可以有用的補償兩軸間的較大偏移，聯軸器膜片精選進口不銹鋼材質，產品具有工藝精巧，質量好，使用壽命長等特色。
膜片聯軸器的裝置辦法：
裝置前應清洗兩軸端面，檢查端面鍵槽口等配合狀況，裝置今后，正常作業一個班，有必要檢查所有螺釘，如發現松動，有必要擰緊，這樣重復幾個班，以保證不會松動；在作業作業中，應常常檢查膜片聯軸器是 否發作異常現象，如有異常現象發作有必要及進修理，為了防止膜片在高速作業發作的微動磨損，導致膜片螺栓孔呈現微裂而損壞，可在膜片之間涂以二硫化鉬等固體潤滑劑或?qū)δて砻孢M(jìn)行減磨涂層處理；
聯軸器的用法與拆裝進程
在或許因?yàn)樽鳂I(yè)的膜片聯軸器引起人身和設備事端的各個場地有必要采取恰當?shù)陌踩雷o(hù)措施。聯軸器膜片是 由幾組膜片用螺栓交織地與兩半聯軸器聯接，每組膜片由數片疊集而成，膜片分為連桿式和不同形狀的整片式。
在聯軸器拆開方式：
在膜片式聯軸器拆開進程中，較困難的作業是 從軸上拆下輪轂。關于鍵聯接的輪轂，一般用三腳拉馬或四腳拉馬進行拆開。選用的拉馬應該與輪轂的外形尺寸般配，拉馬各腳的直角 掛鉤與輪轂后旁邊面的結合要合適，在用力時不會發生滑脫想象。這種辦法僅用于過盈比較小的輪轂的拆開，關于過盈比較大的輪轂，常常選用加熱法，或許同時配合液壓千斤頂進行拆開。
滄州奧碩傳動機械設備制造有限公司（http://www.aoshuochuandong.com）主營項目：NL型尼龍內齒圈彈性聯軸器屬于剛撓性聯軸器，齒式聯軸器是 由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。帶制動盤梅花聯軸器具有以下特點：梅花形彈性聯軸器結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場合，梅花形彈性聯軸器工作穩定可靠，具有良好的減振、緩沖和電絕緣性能。JZMJ型重型機械用膜片聯軸器是 非 常具代表性的金屬擾性聯軸器，它在各種機械設備上都可以采用。其膜片采用0.3～2mm厚的特殊高強度不透鋼薄板鉚制成組件，上面有4～16個鉸制孔，用螺拴分別與主、從動法蘭聯結。LXT型接中間套星形彈性聯軸器以高性能聚氨酯作為彈性元件，具有補償兩軸相對偏移、緩沖、減震、耐磨等性能。聚氨酯星形彈性元件可以避免工作機在運動中的振動沖擊、減少震動、緩和沖擊，使設備可以正常工作。
