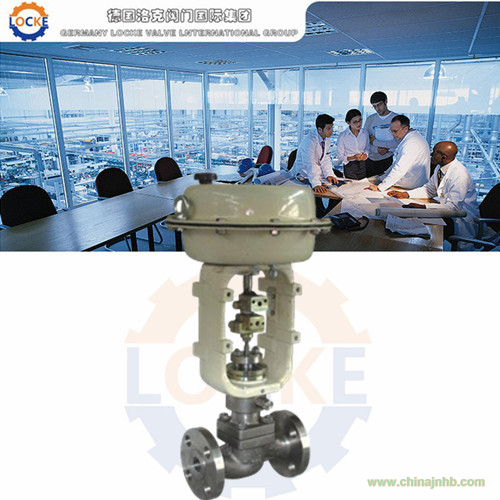

一、進口小口徑單座調節閥描述：
德國《LOCKE》洛克--進口小口徑單座調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，調節閥配用LOCKE系列多彈簧式薄膜執行機構，結構緊湊，輸出力大。可用于控制各種不同壓力和溫度的流體。
|
產品名稱
|
進口小口徑單座調節閥
|
產品型號
|
LOCKE
|
|
產品品牌
|
德國《LOCKE》洛克
|
產品包裝
|
木箱
|
|
驅動方式
|
氣動
|
公稱通徑
|
DN20～DN25
|
|
連接方式
|
法蘭、螺紋、焊接
|
公稱壓力
|
1.6～6.4Mpa ≤1000PSI
|
|
結構形式
|
直通式
|
適用溫度
|
-196℃～566℃
|
|
閥體材質
|
鑄鋼、不銹鋼
|
制造標準
|
德國洛克原廠標準
|
|
適用介質
|
氣體、液體及蒸汽等。
|
|
應用場合
|
電站、冶金、建筑、鍋爐、設備、管道、熱能、空調、消防、給排水、水處理、石油化工、造紙印刷廠。
|
|
產品報價
|
面議，電議（歡迎來電咨詢 021-51870709）
|
|
產品產地
|
德國
|
|
生產廠家
|
德國洛克閥門國際集團
|
|
指定代理
|
上海衡意流體控制有限公司（中國一級代理商及上海辦事處）
|
二、進口小口徑單座調節閥技術參數：
型 式 直通單座鑄造球型閥
公稱通徑 20、25mm
公稱壓力 ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式 法蘭連接 FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準 JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接 嵌接焊SW
材料 鑄鋼(ZG230-450)、
鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
上閥蓋 常溫型(P) -17～+230℃
伸長I型(EI -45～-17℃ +230～+566℃
伸長II型(EII) -100～-45℃
伸長III型(EIII) -196～-100℃
注：工作溫度不準超過各種材料的允許范圍。
壓蓋型式 螺栓壓緊式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 閥內組件：
閥芯型式 單座柱塞型閥芯
流量特性 等百分比特性(%CC)和線性特性(LCC)
套筒型式 分離式套筒
材 料 不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、
不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 執行機構參數：
型 式 LOCKE多彈簧薄膜執行機構
膜片材料 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍 20~100、80~240KPa
供氣壓力 140~400KPa
氣源接口 RC1/4"
環境溫度 -30~+70℃
作用型式 用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附 件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性 能
泄 漏 量 金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976Ⅳ級
軟 閥 座：小于閥額定容量的10-7，符合ANSI B16.104-1976Ⅵ
回 差 帶定位器：小于全行程的1%
不帶定位器：小于全行程的3%
基本誤差 帶定位器：小于全行程的±1%
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料時
三、進口小口徑單座調節閥主要技術參數：
型式：直通單座鑄造球型閥
公稱通徑：20、25mm
公稱壓力：ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上閥蓋：常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸長Ⅱ型（E2I）：-100～-45℃
伸長Ⅱ型（E2W）：-196～-100℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料。
閥內組件
閥芯型式：單座柱塞型閥芯。
流量特性：金屬閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖
Cv值從0.04～14的高精度流量特性符合IEC534-2標準
軟閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖
注：關于聚四氟乙烯閥座的工作溫度和壓差，參考流量特性曲線圖
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
四、進口小口徑單座調節閥執行機構及性能：
執行機構 型式：LOCKE系列多彈簧薄膜執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240kPa
供氣壓力：140～400kPa
氣源接口：Rc1/4”
環境溫度：-30～+70℃
閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
性能
金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
軟閥座： 小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級
回差： 帶定位器：小于全行程的1%，
不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%，
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料
可調范圍 50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
五、進口小口徑單座調節閥特性：
(1)等百分比特性（對數），等百分比特性的相對行程和相對流量不成直線關系，在行程的每一點上單位行程變化所引起的流量的變化與此點的流量成正比，流量變化的百分比是相等的。所以它的優點是流量小時，流量變化小，流量大時，則流量變化大，也就是在不同開度上，具有相同的調節精度。
(2)線性特性（線性），線性特性的相對行程和相對流量成直線關系。單位行程的變化所引起的流量變化是不變的。流量大時，流量相對值變化小，流量小時，則流量相對值變化大。
(3)拋物線特性，流量按行程的二方成比例變化，大體具有線性和等百分比特性的中間特性。
