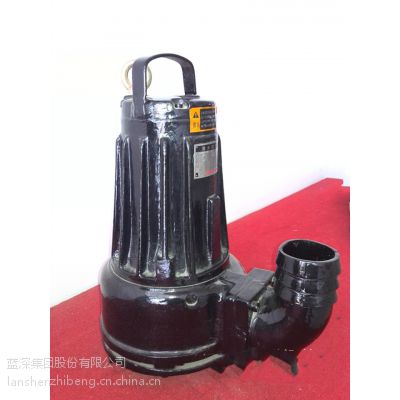

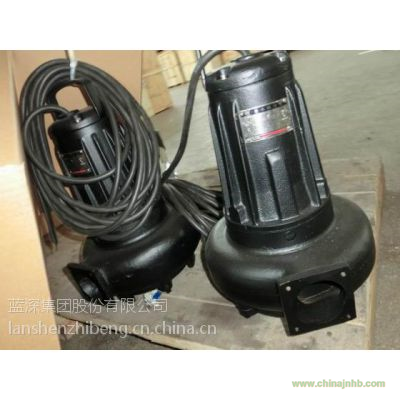

AV14-4吸泥泵

AV14-4吸砂泵性能和結構

A. 泵的設計

水泵應能自動穩固地與排水連接座聯接，并且水泵應能在不少與 2 根的平行導桿引導下從泵坑頂部到排水連接座之間自由滑動。

B. 泵的構造

泵的主件材質應是ASTM A－48 35B 級（DIN 1691，GG25）灰口鑄鐵或以上，其表面須平滑、無砂眼或其他鑄造缺陷，所有外露的螺栓螺母均為 AISI316不銹鋼或以上。除不銹鋼外，所有與泵送介質接觸的金屬表面應由水基底漆和兩組涂層進行保護。

機械表面的密封是金屬與金屬接觸，需要防水密封，泵/電機單元接合面應是機械加工的并嵌入腈或氟化橡膠O形環或其他形式密封環。

C. 蝸殼

泵的蝸殼應是整件的灰口鑄鐵，35B 級或以上，35B 級（DIN 1691，GG25），為偏心設計，有足夠大的平滑流道以通過進入葉輪的顆粒。最小進口與出口尺寸如規定。

D. 葉輪

葉輪材質為灰口鑄鐵(ASTM A-48, Class 35B級或以上)或球墨鑄鐵（標準為ASTM80-55-06、DIN1691GGG60或其它等同材料）。葉輪具有特定角度的完全后掃式導葉，能夠處理固體、纖維、粘稠污泥和其它污水中的雜質。葉輪與渦殼的間隙可以通過一個調節螺栓進行調整，葉輪和軸通過一個經防腐處理的鎖緊螺栓固定。

E. 冷卻系統

每臺大泵/電機可裝配一個完善的內在冷卻系統，無論電機部分浸在所有的液體中或直接曝露在空氣中，冷卻系統都能提供電機散熱。提供一根排氣管以排放夾套內的空氣，應預留鉆孔或螺孔用于下部冷卻和密封沖洗或氣體排放，冷卻套應有檢查孔，冷卻系統應能使泵潛水時或在空氣中，在50℃環境左右溫度下連續運行。

F. 耐磨環

耐磨環系統應在蝸殼和葉輪吸口之間提供有效的密封，每臺泵應裝備有裝在蝸殼進口處的涂腈橡膠鋼或黃銅環。

在葉輪吸口處應有一個熱裝壓嵌入的不銹鋼葉輪耐磨環。

G. 泵軸

泵和電機的軸應是連續無間斷的軸，泵軸須是電機軸的延伸。耦連不能被接受。泵軸應是碳鋼或不銹鋼制造，并完全與泵送液體隔離。

H. 機械密封

每臺泵應配有一個上下雙重獨立的機械軸密封系統。下密封應與葉輪轂分開。密封在油腔內運行，該油腔能以一穩定的流速對重疊的密封面進行潤滑。下密封組位于泵與油腔之間，應包括一個靜密封環和一個旋轉的動密封環，材料為耐腐蝕燒結碳化鎢（WCCR）或碳化硅（SIC/SIC）。每個密封的分界面由其自身的彈簧系統連接。密封不需要維護和調整，并且在不影響或失去密封功能的情況下，可以順時針或逆時針轉動。萬一上下密封失效，液體進定子室，也不應與下軸承或定子接觸。

每臺泵的軸密封系統應有一個油室，油室從設計上講應是防止過滿和留有油膨脹的空間。帶有防漏密封的注油孔應當是很容易從外部進行檢查維修的。密封系統不應當依靠所泵送的介質潤滑。

I. 軸承

泵軸應在油脂潤滑的軸承上轉動。上軸承應當是一個單滾柱軸承用于承擔徑向力。下軸承至少包括一個滾柱軸承承擔徑向力及一個角觸球軸承來承擔軸向力。

下軸承應包括一個獨立的溫度傳感器 PT100以監控軸承溫度。如果溫度過高，傳感器應實施報警并停機。

軸承在0.5Qn<Qn<1.25Qn范圍內運行時（Qn為適合工況點），軸承設計使用壽命應至少在50,000小時以上。

J. 電機

泵的電機應是鼠籠式感應電機，裝在充氣的防水的殼內。定子繞阻和定子進線的絕緣等級不低于F級155℃。定子應通過滴注法絕緣，使得繞組滿充率至少達到95%。定子應熱縮嵌入鑄鐵定子室中，電機應采用專為潛水泵設計并能連續泵送溫度為 40℃ 的介質。

為監控每相繞阻上的溫度，在每相定子進線線圈中應裝有熱敏開關，熱敏開關的設定打開溫度為140℃，關閉溫度為95度,可以與電機過載保護相連接。并接至控制柜，與控制柜連接。

電機的允許電壓波動為+/-10%，電機設計成在50℃環境下工作，并且定子繞阻的平均升溫不超過80℃，應提供一份能顯示轉矩、電流、功率因素、輸入/輸出功率和效率的性能表。該性能表還應包含啟動和零負荷特性的數據。

K. 接線盒

接線盒應包括兩個截然分開的端子板。一個端子板用于連接監控進線和控制電纜。另一個端子板用于連接動力電纜和電機定子進線。動力接線板應是獨立的并把接線盒與定子室密封隔開。

L. 動力和監控電纜

動力電纜的尺寸應符合IEC標準并提供足夠的長度以接入接線盒且不需拼接，電纜外護套應是低吸收性的防油氯丁橡膠，并且機械柔性能承受電纜進線處的壓力，電機和電纜至少應能在水下20米處連續使用而不失去其防水性能。

M. 電纜進線密封

電纜進線密封設計應能消除一定的扭矩以形成一個防水的潛水密封。電纜進線應包括一個柱形高彈性襯套，兩邊有墊圈，都與電纜和電纜進線緊密結合，電纜進線擠壓襯套以達到一個出口冒氣功能，該密封應保證方便更換電纜，不能用環氧、硅膠或其他二次密封系統進行密封。

N. 保護

熱敏開關：所有定子應有三個串聯常閉的熱敏開關以監控每相繞阻的溫度，如果溫度過高，熱敏開關打開，停機并實施報警。

定子室泄漏傳感器：當探測到定子室中存有水分或介質，將發出信息至控制系統報警，并停止電機運行。

油室泄漏傳感器：當探測到油室中存有水分或介質，將發出信息至控制系統報警，并停止電機運行。

下軸承溫度傳感器：下軸承傳感器應直接與止推軸承的外滾道接觸，以執行精確的溫度監控功能。

1.1.1.1 主要材質

葉輪         ASTM  A－48  35B，DIN 1691GG25鑄鐵或球墨鑄鐵（ASTM80-55-06、DIN1691GGG60或其它等同材料）

泵             ASTM  A－48  35B，DIN 1691GG25鑄鐵

電機殼體       ASTM  A－48  35B，DIN 1691GG25鑄鐵

主軸           ASTM A 572 Grade 50碳鋼或不銹鋼

導軌           AISI 304不銹鋼

吊鏈           AISI 304不銹鋼

機械密封       耐腐蝕燒結碳化鎢/碳化硅

緊固件         AISI 316不銹鋼

南京藍深制泵集團提供成套的設備資料：：

A.設備的總體布置圖，圖中需表明詳細的技術規格，裝配結構、零件材料和防護涂層說明以及設備的外形尺寸和安裝、維修運行所需的空間要求。

B.提供性能曲線，并標示工況點。

C.基礎螺栓布置詳圖和土建荷載。

D.制造和質保措施。

E.設備的安裝、運行、維修手冊。
