一、產品簡介：

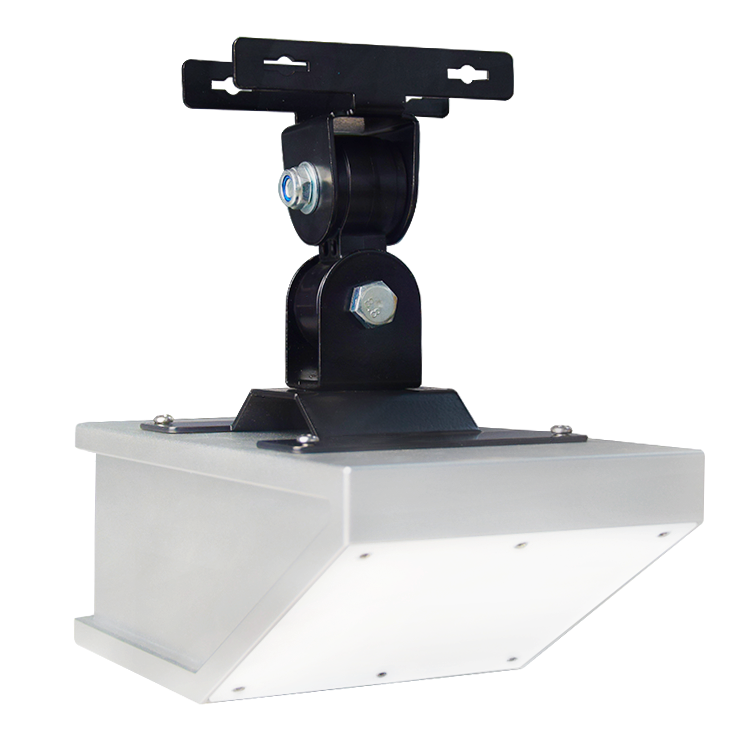

           HD-RDF420系列雷達流量計是重慶海頓科技有限公司自主研發的一款基于多普勒微波技術，可持續測量水位、流速和流量的一體化流量監測設備。設備內部集成雷達水位測量模組、雷達流速測量模組，將水位和流速的采集數值與水動力模型流量算法相結合，實現斷面流量及累計流量的計算，適用于水庫、河流、農田灌區、水政水資源等矩形、梯形、U形和圓形等明渠或涵洞的流量測量。

二、功能特點

※ 微波雷達不受溫濕度、壓力、風雨或其他氣象環境條件的影響，可全天候穩定工作。

※ 測量時不受水中漂浮物、泥沙、氣泡和水位大幅變化的影響，精度高。

※ 支持多種渠道類型，例如矩形渠、梯形渠、U形渠和圓形渠的流量積算。

※ 支持休眠功能，可根據使用場景大幅降低功耗，適用于野外太陽能供電場合。

※ 可同時輸出空高、水位、流速、瞬時流量、累積流量等測量數據。

※ 支持RS485通訊接口，MODBUS RTU通訊協議，也可以定制協議。

※ 具有數據保存功能，可在長期停電的情況下保存設置參數和累積流量值。

※ 非接觸式測量，無污染，無損耗，使用壽命長。

※ 采用線性調頻連續波（FMCW）模式，在測量范圍內能精確測量水位和流速。

※ 可獨立與現在運行中的城市水情、污水、環境自動測報系統聯機。

三、技術參數

工作參數
工作模式： 實時模式、休眠模式
測量間隔： 0, 20~32767s
工作溫度： -35~75℃
工作濕度： 95% RH，無冷凝
工作電壓： DC9~28V
工作電流： @DC12V，實時模式，工作電流270mA
                 @DC12V，休眠模式，待機36mA，最大電流200mA
輸出方式： RS485，MODBUS RTU協議，可定制
保護等級： IP67，防腐蝕
水位指標
測距量程： 0.3~30m
測距精度： ±3mm
雷達天線： 平面微帶陣列天線
測距分辨率： 1mm
發射頻率： 80GHZ
天線輻射角度： 10°
流速指標
測速量程： 0.15~15m/s
測速精度： 0.01m/s
測速分辨率： 0.001m/s
雷達頻率： 24GHZ
天線波束角度： 20×12°
測量持續時間： 10s
流量指標
計算方法： 流速面積法
斷面類型： 矩形、梯形、U形、圓形
瞬時流量范圍： 0~32767m3/s
瞬時流量精度： ＜0.5%
瞬時流量分辨率： 0.001m3/s
累積流量范圍： 0~2147483647m3
累積流量分辨率： 1m3
外觀參數
外形尺寸： 240×140×110mm
支架尺寸： 130×120×130mm
產品重量： 約1.8KG，不含支架
外殼材質： 304不銹鋼
電纜長度： 10m，可定制

四、安裝說明：

產品現場安裝可借助于立桿支架或現有的建筑基礎，但必須保證雷達流量計與水面平行。安裝的時候借助參考工具并保證雷達流量計安裝高度在測量量程內。

雷達流量計的安裝位置應仔細確定，必須安裝在水面500mm以上的位置。切勿將雷達流量計安裝在進水口或出水口的位置，或者有嚴重浪花飛濺的位置。否則，雷達水位計會接收到多重虛假回波，干擾正常信號的接收。

選擇安裝地點的時候要保證雷達波覆蓋到水面，避免漂浮物、漩渦和水生植物的影響，還應避免低水期河床淤積，主槽擺動等導致雷達波覆蓋到地面而測量出錯。

傳感器的安裝位置應該保證波束指向與河流方向相反，即雷達流量計的斜面必須迎向水流來的方向。

當水面過于平靜就會導致回波太弱測不到流速，此時就應盡量接近水面。低流速也會影響測程。水面波紋和小漂浮物有利于流速的測量，更容易的得到穩定的流速。測程也越大。
