一、產品簡介

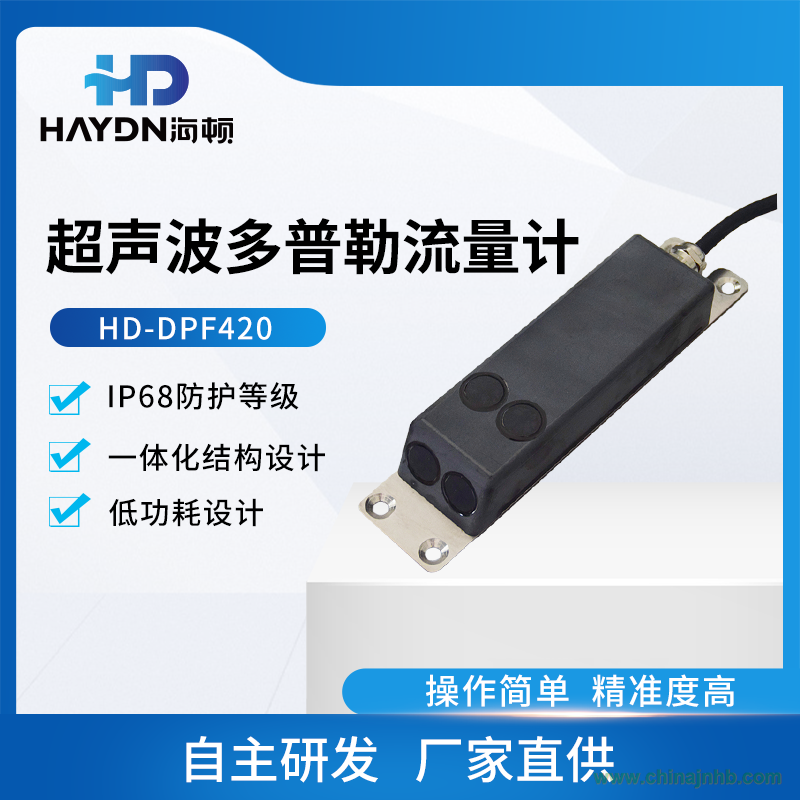

HD-DPF420超聲波多普勒流量計是應用于河流、明渠及管道等工況的水位流速流量監測儀器。其采用超聲波探測技術，測量精度高、穩定性高、受環境因素影響小，無轉動部件、維護頻次低、工作可靠性高，是在線測量和便攜測量的首選產品。變送器支持4~20mA和RS485 MODBUS RTU輸出，4.3寸觸摸屏顯示，同時支持低功耗節省模式。
多普勒效應，發收的頻率差與流速建立關系，超聲波發收的時間差與液位建立關系，靜壓式液位用于特殊工況，環境溫度測量用于修正超聲波實際傳播速度。
二、功能特點
※ 傳感器支持測量瞬時流量、累積流量、流速、水位和水溫。
※ 適應能力強，在極低流速條件下也能正確測量。
※ 支持多種渠道類型，例如矩形渠、梯形渠和圓形渠的流量積算。
※ 流速量程可達10m/s，能勝任洪水期高流速條件下的流量測量。
※ 精準測量，流速測量精度精確到1mm/s誤差。
※ 支持RS485通訊接口，MODBUS RTU通訊協議，也可以定制協議。
※ 具有數據保存功能，可在長期停電的情況下保存設置參數和累積流量值。
※ IP68防護等級，防水防塵，使用壽命長。
※ 流速面積法測量，多普勒流量原理，智能積分算法，測量更精確。
※ 可獨立與現在運行中的城市水情、污水、環境自動測報系統聯機。
三、技術參數
|
測量參數
流速量程： 0~10m/s
流速分辨率： 0.001m/s
流速精度： 0.001m/s（流速<=5m/s時）；0.02m/s或實際峰值速度的0.3%（采用較大值） (流速>5m/s時)
超聲波水位：量程 6.5m
超聲波水位：分辨率 0.001m
超聲波水位：精度 0.001m
靜壓式水位：量程 10m
靜壓式水位：分辨率 0.001m
靜壓式水位：精度 ±0.1%FS
水溫量程： -20~60℃
流量算法： 流速面積法
斷面類型： 矩形、梯形、圓形
瞬時流量范圍： 0~32000m3/s
瞬時流量精度： <0.5%
瞬時流量分辨率： 0.001m3/s
累積流量范圍： 0~2147483647m3
累積流量分辨率： 1m3
|
工作參數
供電電壓： 12~24VDC
工作溫度： -20~60℃
工作電流： @DC12V，測量時，90mA；休眠時，25mA
輸出方式： RS485，MODBUS RTU協議，可定制
保護等級： IP68
工作壓力： <0.6MPa
流量計主機參數
供電方式：220VAC或9~28VDC
外形尺寸：180×230×100mm
顯示單元：4.3寸觸摸屏
輸入輸出：RS485串行接口
主要功能：實時數據、歷史數據、參數設置
外觀參數
外殼材質： 金屬，ABS工程塑料，橡膠
電纜長度： 10m，可定制
產品重量： 0.55KG，不含電纜和支架
外形尺寸： 178*66*30mm，不含配件
|
