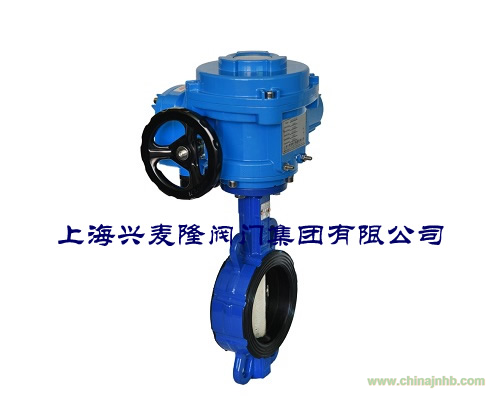

電動蝶閥產品概述
EB3026電動蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在暖通、石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠，聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。現有一種比較先進的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無摩擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。
產品特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活、省力、方便。
技術參數
|
公稱通徑
|
DN(mm)
|
50-1600
|
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
|
密封試驗
|
0.6
|
1.1
|
|
氣密封試驗
|
0.6
|
0.6
|
|
連接方式
|
對夾式
|
DN
|
32-800
|
|
法蘭式
|
DN
|
50-1600
|
|
焊接式
|
DN
|
32-600
|
|
適用介質
|
空氣、水、污水、蒸汽、煤氣、油品等
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動
|
蝶閥密封材料選用和適用
|
材料品種
|
氯丁橡膠
|
丁腈橡膠
|
乙丙橡膠
|
聚四氯乙烯
|
硅橡膠
|
氟橡膠
|
|
代號
|
X或orJ
|
XA或orJA
|
XB或orJB
|
XC、JC或orF
|
XD或orJD
|
XE或orJE
|
|
耐最高溫度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
|
耐最低溫度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
|
適用工作溫度
|
≤65℃
|
<80℃
|
≤120℃
|
≤200℃
|
≤200℃
|
≤180℃
|
主要零件材料
|
零件名稱
|
材料
|
|
閥體
|
WCB、QT450、304、316
|
|
蝶板
|
WCB、QT450、HT200、HT250、304、316
|
|
閥軸
|
2Cr13、304、316
|
|
密封圈
|
丁腈耐油橡膠、EPFM
|
|
填料
|
柔性石墨、O型圈
|
技術參數
|
執行器型號
|
EB3026系列、EB3058系列
|
|
控制信號
|
開關無緣接觸點、有源接觸點、0-10V或4-20mA、整體現場調節帶遙控（可選）
|
|
電源電壓
|
AC220V、AC380V、AC24V、DC24V（可選其一）注：24V電源僅限DN300口徑以下規格
|
|
電機
|
非防爆電機、可定制防爆電機
|
|
電機功率
|
15W~120W根據實際使用閥門規格定義，規格越大電機功率越大
|
|
作用力
|
50N.m~2000N.m根據實際使用閥門規格定義
|
|
回轉角度范圍
|
0~90°
|
|
反饋信號
|
無源反饋、有源反饋、0-10V或4-20mA依據實際選型實現
|
|
動作時間
|
30S~150S根據實際選型規格，規格越大動作時間越長
|
|
工作溫度
|
-30℃-425℃工作溫度超100℃閥門需加可適用工作的平臺及散熱功能
|
|
執行器殼體
|
鋁合金、QT450、WCB可選，支持定制防爆殼體
|
|
防護等級
|
IP65、IP67、IP68可選
|
|
環境溫度
|
-30℃~+60℃
|
|
電氣接口
|
G1/2防水電纜接頭、電源線、信號線各一個
|

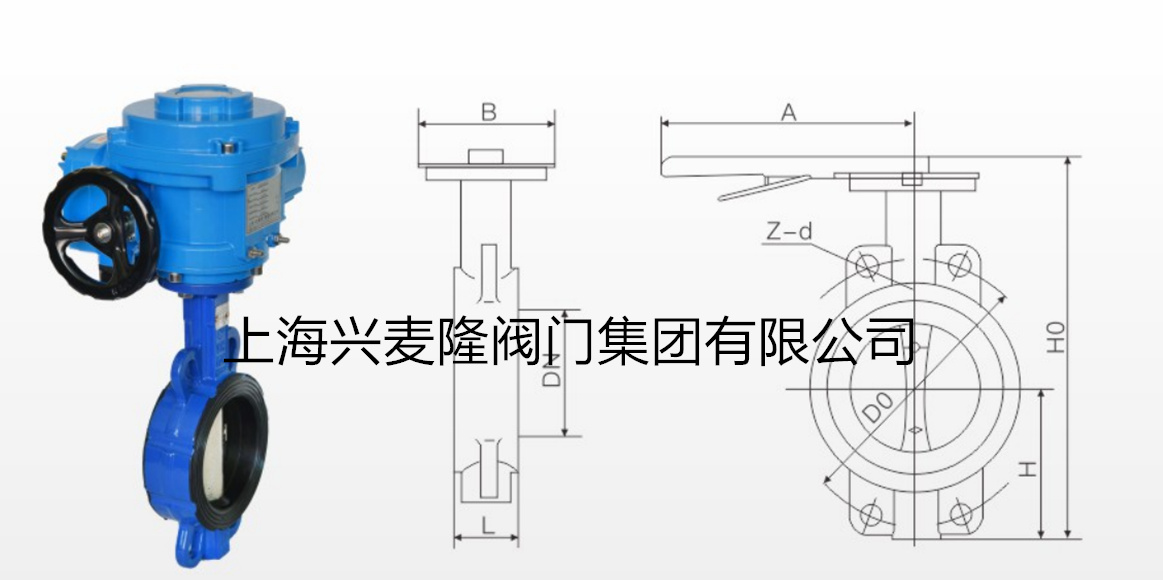

主要外形連接尺寸
|
公稱通徑DN
Nominal
diameter
|
L
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
H
|
H1
|
|
D1
|
Z-d
|
D1
|
Z-d
|
D1
|
Z-d
|
|
50
|
43
|
110
|
4-14
|
120
|
4-23
|
120
|
4-23
|
160
|
80
|
|
65
|
46
|
130
|
4-14
|
136
|
4-26.5
|
136
|
4-26.5
|
175
|
88
|
|
80
|
46
|
150
|
4-18
|
160
|
4-18
|
160
|
4-18
|
180
|
96
|
|
100
|
52
|
170
|
4-18
|
185
|
4-24.5
|
185
|
4-24.5
|
200
|
115
|
|
125
|
56
|
200
|
4-18
|
215
|
4-23
|
210
|
4-23
|
213
|
128
|
|
150
|
56
|
225
|
4-18
|
238
|
4-25
|
238
|
4-25
|
225
|
140
|
|
200
|
60
|
280
|
4-18
|
295
|
4-25
|
295
|
4-25
|
260
|
175
|
|
250
|
68
|
335
|
4-18
|
357
|
4-29
|
357
|
4-29
|
290
|
202
|
|
300
|
78
|
395
|
4-23
|
407
|
4-29
|
407
|
4-29
|
330
|
242
|
|
350
|
78
|
445
|
4-23
|
467
|
4-30
|
467
|
4-30
|
360
|
266
|
|
400
|
102
|
495
|
4-23
|
515
|
4-26
|
525
|
4-26
|
390
|
298
|
|
450
|
114
|
550
|
4-23
|
565
|
4-26
|
585
|
4-26
|
410
|
315
|
|
500
|
127
|
600
|
4-23
|
620
|
4-26
|
650
|
4-26
|
430
|
348
|
|
600
|
154
|
705
|
4-25
|
725
|
4-30
|
770
|
4-30
|
490
|
400
|
|
700
|
165
|
810
|
4-25
|
840
|
4-30
|
840
|
4-30
|
550
|
520
|
|
800
|
190
|
920
|
4-30
|
950
|
4-34
|
950
|
4-34
|
610
|
591
|
|
900
|
203
|
1020
|
4-27
|
1050
|
4-30
|
1050
|
4-30
|
680
|
660
|
|
1000
|
216
|
1120
|
4-30
|
1160
|
4-30
|
1170
|
4-30
|
730
|
670
|
|
1200
|
254
|
1340
|
4-45
|
1380
|
4-45
|
1390
|
4-45
|
835
|
780
|
|
1400
|
270
|
1560
|
4-45
|
1590
|
4-45
|
1590
|
4-45
|
960
|
895
|
|
1600
|
318
|
1760
|
4-52
|
1820
|
4-52
|
1820
|
4-52
|
1200
|
1020
|

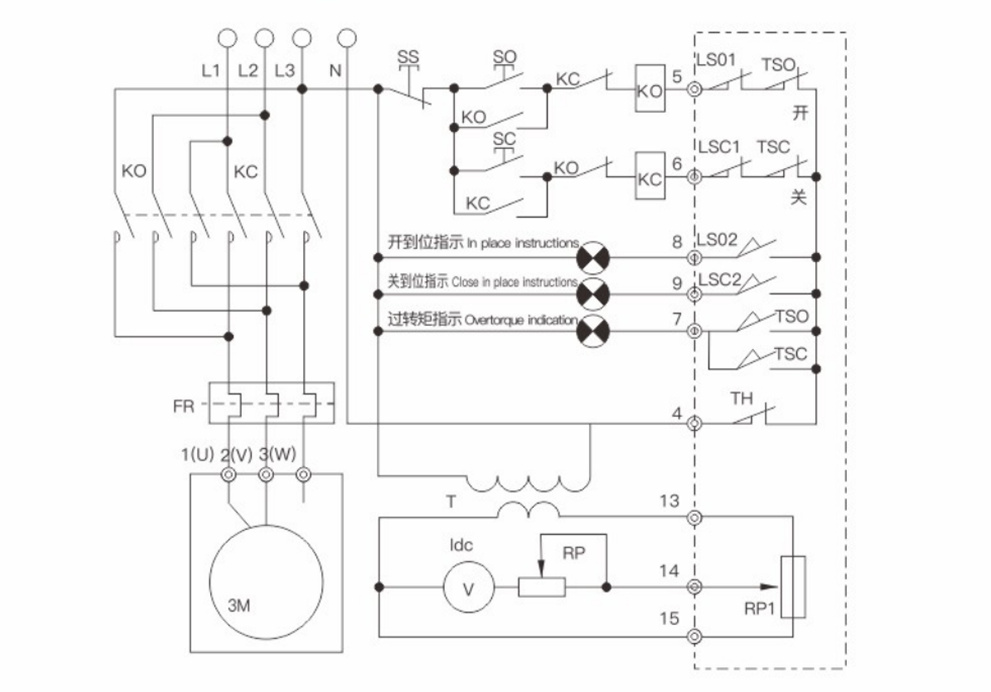

接線注意事項
用手輪將閥門開啟至50%開度處，按下開閥或關閥鍵，檢查閥門的旋向是否與相電源，調換三相電源中的任意二相。

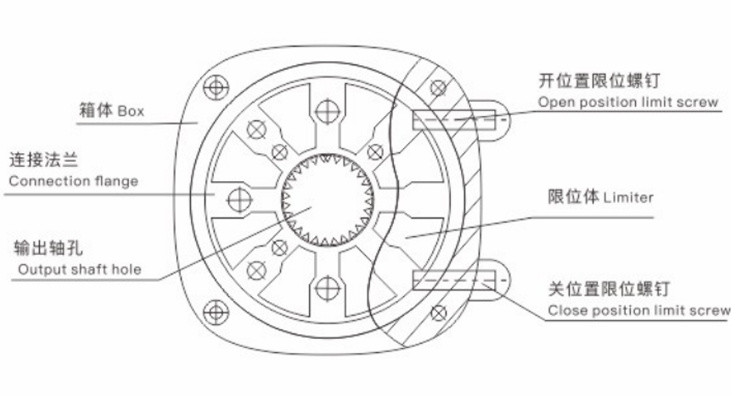

機械限位機構調整
調整的目的是把閥門的開關件（碟板.閥球等）限制在其工作行程（一般90℃）內，使其不能隨意轉動。
1：使閥門處于“全關”位置，螺釘與限位體的位置如圖所示，旋進關位置的機械限位螺釘至螺釘的頂部接觸到限位體上，然后再把螺釘退回1-2圈，再把鎖止螺母擰緊。
2：使閥門處于“全開”位置，按上述方法調整開位置的機械限位螺釘。
轉矩控制機構調整
轉矩控制機構在出廠時已經調至產品銘牌上的最大輸出轉矩，用戶一般不作調整。
故障及排除方法
|
序號
|
故障
|
原因
|
排除方法
|
|
1
|
電機起動不了
|
1、電源線脫開
2、控制線路故障
3、行程或轉矩機構失靈
|
1、檢查電源線
2、排除線路故障
3、排除行程或轉矩故障
|
|
2
|
電源線序接反
|
1、連續工作時間太長
2、電機與執行器不配套
|
調換任意兩根電源線
|
|
3
|
電機過熱
|
輸出軸旋轉方向不符合規定
|
1、停止運行，使電機冷卻
2、檢查配套情況
3、檢查電源線
|
|
4
|
運行中電機停轉
|
1、轉矩控制動作
2、閥門故障
|
1、增大整定轉矩
2、檢查閥門
|
|
5
|
到位后電機不停或燈不亮
|
1、行程或轉矩機構故障
2、行程控制器調整不當
|
1、檢查行程力矩機構
2、重新調整行程機構
|
主要外形連接尺寸
|
尺寸
型號
|
法蘭形式
|
d1
|
d2
|
d3
|
n-d4
|
D7
|
H
|
h
|
h1
|
|
預留
|
最大
|
|
EB3026-05
|
|
FB1
|
77
|
|
57
|
4-M6
|
12.7
|
12.7
|
35
|
|
|
|
EB3026-10
|
|
FB1
|
92
|
|
70
|
4-M8
|
15.9
|
15.9
|
35
|
|
-
|
|
F05
|
|
65
|
35
|
50
|
4-M8
|
8
|
8
|
35
|
3
|
2
|
|
EB3026-20
|
|
FB2
|
92
|
|
70
|
4-M8
|
19
|
19
|
35
|
|
-
|
|
F07
|
|
90
|
55
|
70
|
4-M8
|
12
|
12
|
35
|
3
|
2
|
|
EB3026-30
|
|
FB3
|
115
|
|
89
|
4-M12
|
22.2
|
22.2
|
50
|
-
|
-
|
|
EB3026-40
|
F10
|
|
125
|
70
|
102
|
4-M40
|
12
|
12
|
50
|
3
|
2
|
|
EB3026-60
|
|
FB3
|
115
|
|
89
|
4-M12
|
28.6
|
28.6
|
50
|
|
-
|
|
EB3026-80
|
F10
|
|
125
|
70
|
102
|
4-M10
|
15
|
15
|
50
|
3
|
2
|
|
EB3026-120
|
|
FB4
|
140
|
|
108
|
4-M12
|
31.7
|
31.7
|
55
|
—
|
-
|
|
F12
|
|
150
|
85
|
125
|
4-M12
|
15
|
15
|
55
|
3
|
2
|
|
EB3026-150
|
|
FB5
|
197
|
|
159
|
4-M18
|
33.3
|
33.3
|
55
|
|
-
|
|
EB3026-180
|
F14
|
|
175
|
100
|
140
|
4-M18
|
20
|
20
|
55
|
3
|
3
|
|
EB3026-300
|
|
FB5
|
197
|
|
159
|
4-M18
|
41.3
|
41.3
|
90
|
|
|
|
EB3026-500
|
F16
|
|
210
|
130
|
165
|
4-M20
|
20
|
20
|
90
|
3
|
3
|

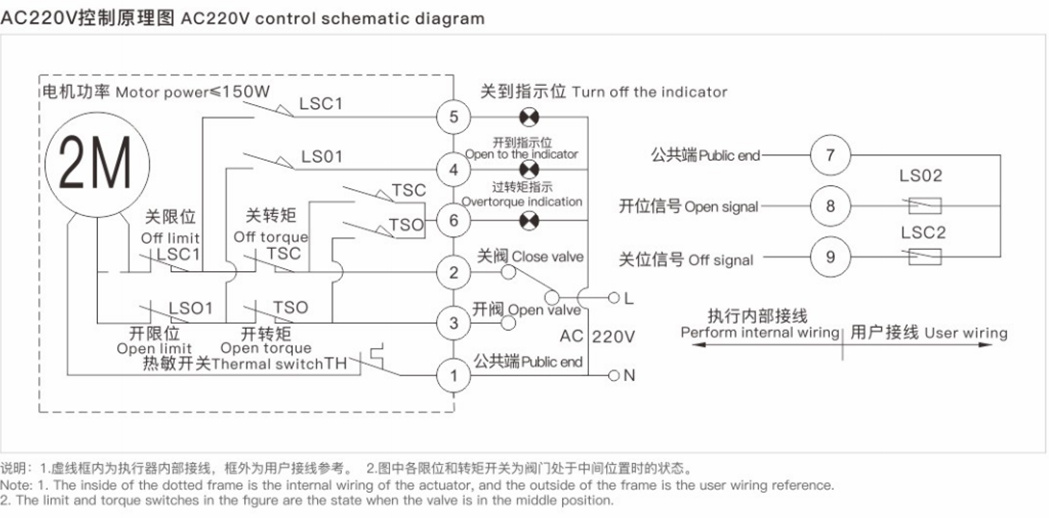

AC220V控制原理圖
