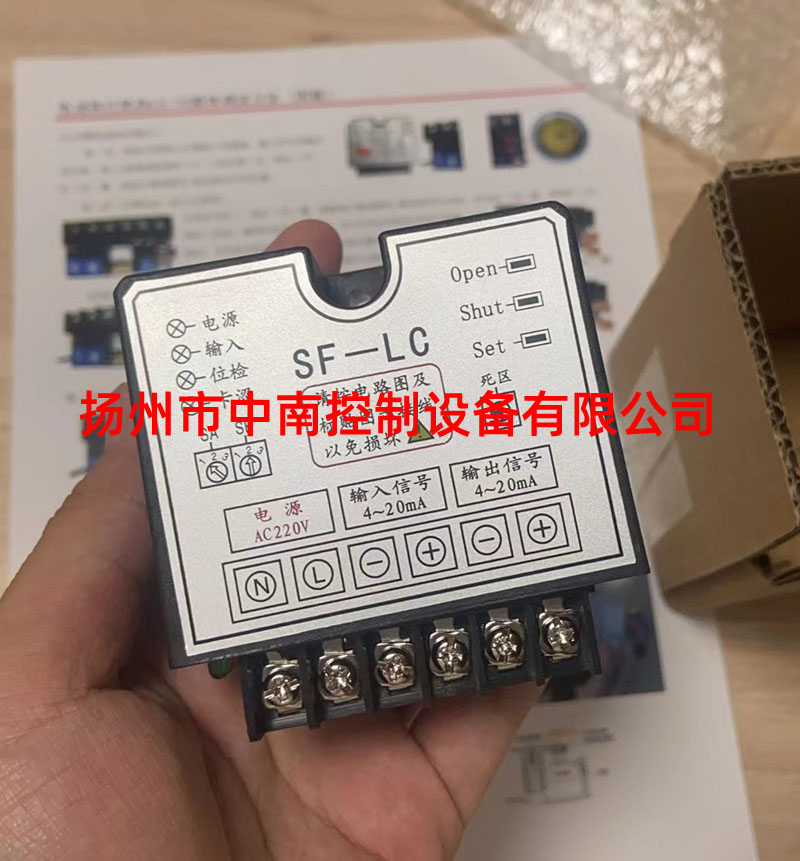

一、SF-LC英文版船用控制器的主要參數
型號：SF-LC
電源：220V
輸入信號：4-20Ma
輸出信號：4-20MA
二、SF-LC英文版船用控制器的接線方式
儀表接線端子和儀表外殼上的接線圖連接好電動執行器和電源連線，注意連接時的極性，為減少電機干擾，應將電動執行器的電機控制線和反饋信號線分開走線；儀表的弱電信號線應盡量短些，若必須使用較長的連線時，應采用屏蔽信號線，外屏蔽與控制柜外殼妥善接地。
定位器與電動執行器通過一個七線接插件連接，其中定位器上GND端可以與電動機執行器外殼連接或懸空不接；RO、RV、RS分別接電動執行器內的反饋電位器的三個端子，其中RV接電位器的滑臂，RO接執行器開動作與滑臂之間電阻不斷減小一端，RS則接另一端；SHUT、OPEN、COM分別接執行器伺服電機的閉；開；COM端子。
注：為了減弱執行器啟動停止時電流沖擊，一般在“OPEN”；“CLOSE”分別與執行器中的“開”；“閉”間接上4Ω/5W的水泥電阻(如圖下R1、R2)。
注：定位器COM、OPEN、SHUT為有源輸出端子，COM、OPEN與COM、SHUT對應輸出電壓為電源電壓。
