一、互感器伏安特性綜合測試儀產品簡介：

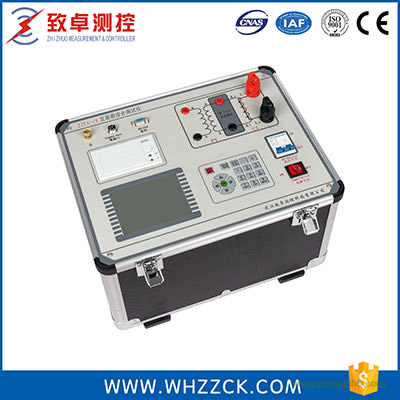

ZZFA-IV互感器伏安特性綜合測試儀是一款全自動化的CT/PT特性測試儀器，是繼電保護和高壓絕緣專業的專門檢測儀器。儀器可以完成的試驗包括：CT伏安特性試驗、CT變比極性試驗、CT極性試驗、CT一次通流試驗、PT伏安特性試驗、PT變比極性試驗、PT極性試驗，自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值等結果參數。
儀器采用進口核心器件，嚴格的制造工藝，保證產品性能穩定可靠；儀器面板采用人體工學設計，操作簡便，一人操作即可完成全部測試工作，軟件功能強大，自動計算并給出測試結果；自帶U盤轉存功能，結合上位機軟件，生成完備的測試報告，數據管理簡便高效，減輕測試人員工作負擔；儀器自帶微型打印機，可即時打印測試數據和曲線。本儀器是一款功能完備、適用于實驗室也適用于現場檢測并廣受用戶好評的專業測試儀器。
二、互感器伏安特性綜合測試儀產品特性：
1、僅需設定測試電壓、電流和步長，裝置將自動升壓并能自動將伏安特性測試曲線描繪出來，省去手動調壓、人工記錄、描曲線等煩瑣勞動。快捷、簡單、方便。
2、功能全面，可測試CT/PT伏安特性、變比和極性、10%的誤差曲線、角差、比差。
3、可外接升壓器擴展輸出電壓范圍。
4、伏安特性試驗單機輸出電壓0～2500V、電流0～20A；采用外接升壓器輸出電壓0～4000V、電流0～1.5A，可做500KV等級1A的互感器伏安特性試驗。
5、220V單電源輸入，避免了使用380V時的危險。
6、大屏幕液晶顯示，測試時直接顯示伏安曲線圖，直觀方便。自帶微型打印機，可方便打印測試數據。
7、采用數字鍵盤，方便數字輸入。
8、帶有大容量存儲器，可存儲100組測試數據，掉電不丟失。
9、RS232通信接口，可連接電腦進行試驗，測試數據也可上傳至電腦編輯保存。
三、互感器伏安特性綜合測試儀技術參數：
|
規格型號
|
ZZFA-IV
|
|
測試用途
|
CT：勵磁特性、變比、極性、比差以及角差等測試要求；
PT：勵磁特性、變比、極性、二次繞組電阻、比差等測試要求。
|
|
工作電源
|
輸入電壓
|
185Vac～250Vac
|
|
允許輸入電壓
|
85Vac～264Vac
|
|
頻 率
|
50/60Hz
|
|
允許頻率
|
45Hz～65Hz
|
|
輸入功率
|
5000VA
|
|
接 頭
|
標準交流插口60320
|
|
內置升壓器
|
輸出范圍
|
0～2500V（220V電源）
|
|
0～20A
|
|
伏安特性測試
參考負載能力
|
1A/2500V
|
|
2A/1500V
|
|
5A/600V
|
|
10A/220V
|
|
20A/30V
|
|
測量準確度
|
在二次側電壓≥50V，二次側電流≥200mA時：
伏安特性準確度：0.5級
變比測量準確度：0.5級
|
|
外置升壓器
|
輸出范圍
|
0～4000V/1A
|
|
伏安特性測試
參考負載能力
|
1A/4000V
|
|
測量準確度
|
在二次側電壓≥50V，二次側電流≥200mA時：
伏安特性準確度：0.5級
變比測量準確度：0.5級
|
|
內置升流器
|
輸出范圍
|
0～600A
|
|
伏安特性測試
參考負載能力
|
800VA
|
|
測量準確度
|
變比測量精度：＜1%
|
|
環境條件
|
運行溫度
|
-10℃～+50℃
|
|
存儲溫度
|
-25℃～+70℃
|
|
相對濕度
|
5%～95%，不結露
|
|
物理特性
|
尺 寸
|
425×300×290mm3
|
|
重 量
|
≈26kg(不包括附件)
|
