一、電容式電壓互感器(CVT)現場校驗儀產品簡介：

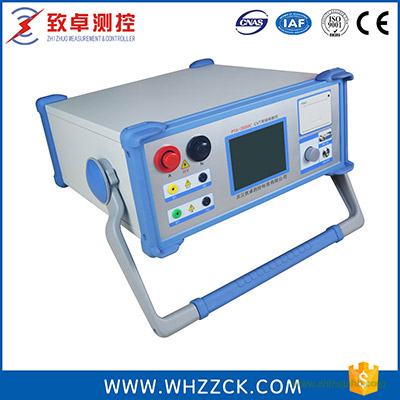

PTA-2000C電容式電壓互感器(CVT)現場校驗儀是在傳統基于調壓器、升壓器、串聯諧振的互感器校驗裝置的基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型PT測試儀器。裝置采用高性能DSP+FPGA以及先進的ARM工控機、完善的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于較高水平，是電力行業用于互感器的專業測試儀器。
二、電容式電壓互感器(CVT)現場校驗儀產品特性：
1、單臺儀器即可實現電容式PT（CVT）、電磁式PT的誤差測試，無需諧振升壓裝置、標準電壓互感器、負載箱、校驗儀等設備，大大降低了現場校驗誤差的工作量。
2、測試范圍寬，能測試電壓等級為6kV~800kV電磁式電壓互感器。
3、內部采用0.01級的標準電壓互感器，采用測差法測試互感器的低壓誤差；利用變頻測試技術得到工作區間的勵磁特性曲線，結合低壓實測的誤差值用外推法分析出互感器整個工作量程的誤差。儀器的測試等級可達到0.05級。測試過程中，最大產生不超過3kV的測試電壓，保證現場測試的安全性。
4、測試接線簡單，操作簡單易學，只需根據引導提示操作即可輕松完成互感器校驗工作，大大提高了測試效率。
5、具有智能判斷外部接線狀況，提示接線錯誤、變比、極性錯誤等。
6、自動對測試數據進行化整，并判斷是否超差，超差數據使用反色顯示，對互感器的數據特性直觀明了。
7、大規模存貯器可存儲現場測試數據多達10000條。
8、采用鋁型材機箱，具備良好的抗干擾性，并且保障現場高壓試驗時的操作人員安全和設備安全。
9、采用高分辨率大尺寸8寸真彩色液晶顯示，戶外強光下清晰顯示，帶有觸摸屏輔助操作，簡單快捷。
三、電容式電壓互感器(CVT)現場校驗儀技術參數：
|
規格型號
|
PTA-2000C
|
|
測試用途
|
CVT、PT誤差校驗。
|
|
工作電源
|
輸入電壓
|
185Vac～250Vac
|
|
允許輸入電壓
|
85Vac～264Vac
|
|
頻 率
|
50/60Hz
|
|
允許頻率
|
45Hz～65Hz
|
|
輸入功率
|
800VA
|
|
接 頭
|
標準交流插口60320
|
|
PT變比
準確度
|
變比1～350
|
0.03%(典型值)
|
|
變比350～1100
|
0.05%(典型值)
|
|
變比＞1100
|
0.07%(典型值)
|
|
相位測量
|
分 辨 率
|
0.01min
|
|
準 確 度
|
±2min
|
|
二次繞組
電阻測量
|
范 圍
|
0Ω～500Ω
|
|
分 辨 率
|
1mΩ
|
|
準 確 度
|
0.5%±2mΩ(保證值)
|
|
交流負載
測量
|
范 圍
|
0VA～1000VA
|
|
分 辨 率
|
0.01VA
|
|
準 確 度
|
0.5%±0.05VA
|
|
輸 出
|
低壓輸出
|
0～120V 5Arms，電流：12A（峰值）功率：600VA
|
|
高壓輸出
|
0～3000V
|
|
環境條件
|
運行溫度
|
-10℃～+50℃
|
|
存儲溫度
|
-25℃～+70℃
|
|
相對濕度
|
5%～95%，不結露
|
|
物理特性
|
尺 寸
|
365×290×155mm3
|
|
重 量
|
≈18kg(不包括附件)
|
