一、發電機轉子交流阻抗測試儀產品簡介：

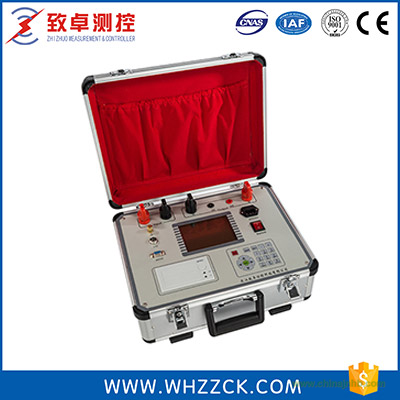

ZC-401A發電機轉子交流阻抗測試儀是判斷發電機轉子繞組有無匝間短路的專用儀器，可以全自動、手動（單向或雙向）測量轉子繞組的電壓、電流、阻抗、功率、相位角等參數。
儀器采用先進的高速微處理器技術，功能更強大，性能更優越，使用更方便。具有工作可靠性高、操作簡便、測試精度高、小巧輕便等特點。目前在國內處于較高水平。
二、發電機轉子交流阻抗測試儀產品特性：
1、全自動采集、測量、顯示、存儲、打印所有測量參數和阻抗特性曲線（電壓、電流、阻抗、功率、頻率、設備編號、時間等）。
2、自動采集發電機的實時轉速（需要轉速傳感器的支持），根據轉速出具轉速阻抗特性曲線，全面反應變壓器的阻抗?fàn)顟B(tài)。
3、超大量程，能全自動和手動測量所有發電機轉子交流阻抗及其特性曲線。
4、內置超大容量存儲器，可存儲測試數據，并可經標準工業通訊接口（RS232）上傳至PC機，運用本公司開發的隨機軟件實現數據下載、自動生成和編輯典型的測試報告，便于技術管理和存檔。
5、具有完善的過壓、過流保護功能，其中過流過壓保護值是根據試驗參數的設置情況自動調整，既簡便又能確保被試設備的安全。
6、可兼做單相變壓器的空載、短路試驗和電壓（流）互感器、消弧線圈的伏安特性試驗。
7、自帶大屏幕圖形LCD，全中文菜單界面，光標提示操作，簡單、方便；實時顯示測試數據和曲線，曲線坐標自動縮放，讀圖更加清晰。
8、自帶微型打印機，可實時打印交流阻抗測試報告和交流阻抗特性曲線。
三、發電機轉子交流阻抗測試儀技術參數：
|
規格型號
|
ZC-401
|
|
測試用途
|
發電機轉子交流阻抗、轉子損耗測試
|
|
工作電源
|
輸入電壓
|
185Vac～250Vac
|
|
允許輸入電壓
|
85Vac～264Vac
|
|
頻 率
|
50/60Hz
|
|
允許頻率
|
45Hz～65Hz
|
|
輸入功率
|
40VA
|
|
接 頭
|
標準交流插口60320
|
|
交流阻抗
|
測試范圍
|
0Ω～6000Ω
|
|
分 辨 率
|
0.01Ω
|
|
準 確 度
|
0～1Ω：0.2%FS±2個字
1～6000Ω：0.2%
|
|
交流電壓
|
測試范圍
|
0～600V
|
|
分 辨 率
|
0.001V
|
|
準 確 度
|
0～50V：0.2%FS±2個字
50～600V：0.2%
|
|
交流電流
|
測試范圍
|
0～120A
|
|
分 辨 率
|
0.001A
|
|
準 確 度
|
0～10A：0.2%FS±2個字
10A～120A：0.2%
|
|
有功功率
|
測試范圍
|
0～72kW
|
|
分 辨 率
|
0.001kW
|
|
準 確 度
|
0～1kW：0.1＞CosΦ＞0時，1%FS±2個字
CosΦ＞0.1時，0.5%FS±2個字
1kW～72KW：0.1＞CosΦ＞0時，1%FS±2個字
CosΦ＞0.1時，0.5%FS±2個字
|
|
頻 率
|
測試范圍
|
40～75Hz
|
|
分 辨 率
|
0.001Hz
|
|
準 確 度
|
0.2%
|
|
環境條件
|
運行溫度
|
-10℃～+50℃
|
|
存儲溫度
|
-25℃～+70℃
|
|
濕 度
|
相對濕度：5%～95%，不結露
|
|
物理特性
|
尺 寸
|
415×225×200mm3
|
|
重 量
|
≈5kg(不包括附件)
|
